| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | DWDM 3포트 장치 100G C26,250,1.1m,A1,3.4X30 |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |

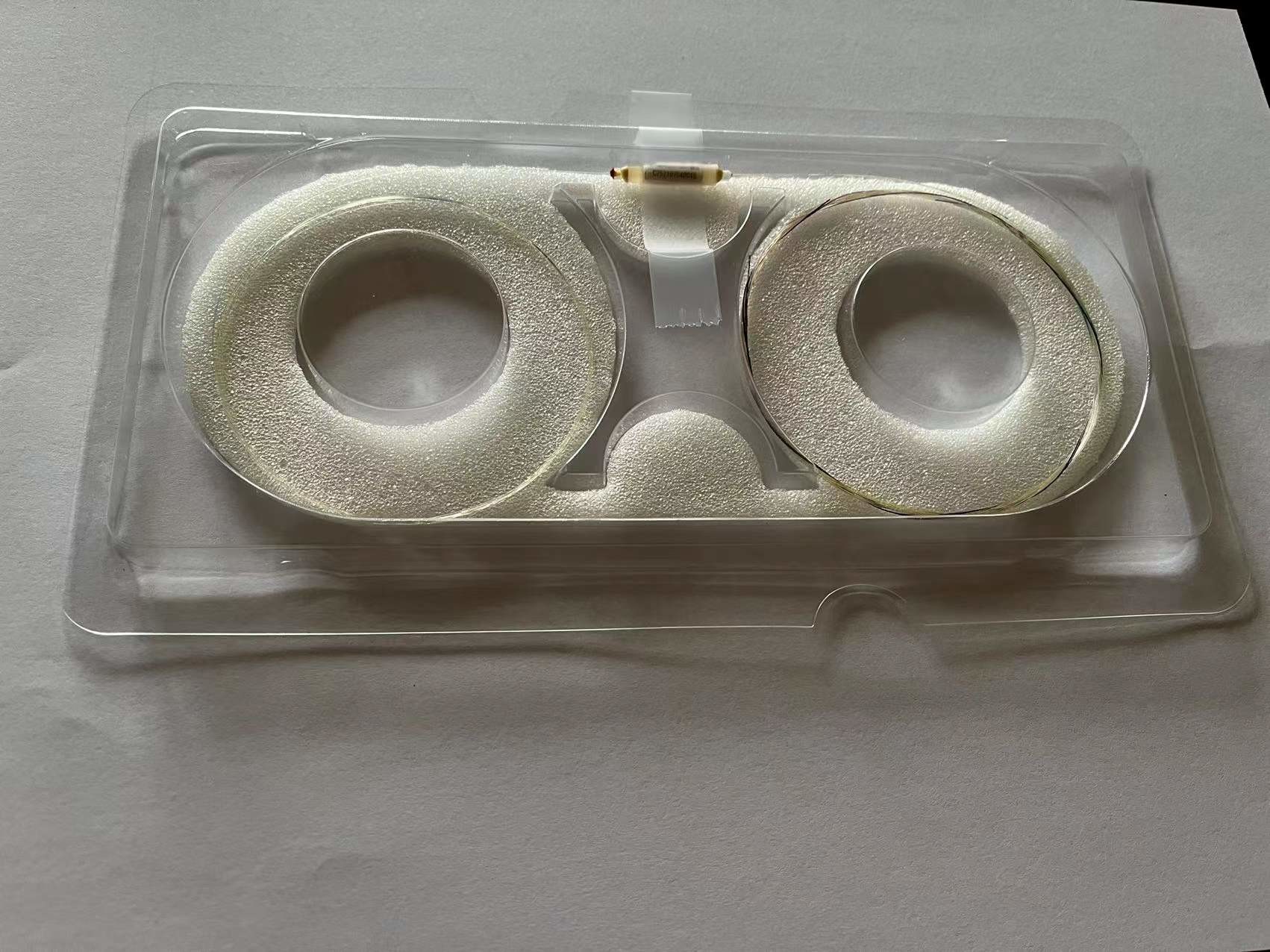

| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 통과 대역: | 플랫 및 와이드 패스밴드 | 품질: | High Stabi고광도 및 고신뢰성 |
|---|---|---|---|
| 운영실적: | 낮은 삽입 손실, 높은 절연 | 채널 번호: | 32/40/44/48 |
| 채널 간격: | 100GHz, 200GHz | 애플리케이션: | 캠퍼스 네트워크 |
| 하이 라이트: | 캠퍼스 네트워크 fwdm 모듈,1540nm 3포트 fwdm 모듈,TFF 수동 cwdm mux demux |
||
FWDM 3포트 장치 100G 250,1.1m,A2,3.2X30
ETERN 3 포트 FWDM 장치는 주로 수동 파장 분할 다중화 모듈에 사용됩니다.TFF(Thin Film Filter) 기반의 파장 분할 다중화 기술의 일종입니다.다양한 패키지 크기와 파장 옵션이 있습니다.COM, Pass 및 Reflect의 세 가지 포트로 구성됩니다.
FWDM과 CWDM의 차이점은 FWDM은 하나의 넓은 파장 범위 채널에서 서로 다른 파장의 두 개 이상의 광 신호를 다중화 또는 역다중화할 수 있을 뿐만 아니라 신호 전송 속도와 통신 용량을 증가시킬 수 있다는 것입니다.FWDM 장치는 통신, 라디오 및 텔레비전, 기업 네트워크, 캠퍼스 네트워크 및 기타 분야에서 널리 사용됩니다.
애플리케이션
1. WDM 시스템
2. PON 시스템
3. 방송 케이블 텔레비전 네트워크
특징
1. 넓은 작동 온도
2. 높은 신뢰성과 안정성
3. 작은 패키지 크기, 컴팩트한 구조 및 공간 절약
성능 사양
| 매개변수 | 단위 | 값 | ||
| 작동 파장 | nm | 1260~1670nm | ||
| 1540~1560 | ||||
| 전송 대역 | nm | 1524~1544&1596~1625 | ||
| 고객 지정 | ||||
| 1260~1360&1480~1500 | ||||
| 반사 밴드 | nm | 1260~1500&1550~1581&1640~1670 | ||
| 고객 지정 | ||||
| 전송 대역 삽입 손실 | dB | ≤0.6 | ||
| 반사대 삽입 손실 | dB | ≤0.4 | ||
| 전송 절연 | dB | ≥30 | ||
| 반사 분리 | dB | ≥15 | ||
| 반환 손실 | dB | ≥50 | ||
| 지향성 | dB | ≥50 | ||
| 작동 온도 | ℃ | -40 ~ +85 | ||
참고:1.커넥터로 측정; IL은 커넥터로 0.3dB 나빠지고 RL은 5dB 낮아집니다.
기계적 치수(단위: mm)
주문 정보
| FWDM - | □ | □□- | □ | □□ | □ |
| 간격 | 채널 | 섬유 유형 | 섬유 길이 | 커넥터 | |
| FWDM | 1=100GHz | C21=C21 | 1=250um SM | 00=어댑터 | 1=없음 |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| X=특수 | 31=1331 | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=특수 | |||||
