| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | DWDM 3포트 장치 100G C26,250,1.1m,A1,3.4X30 |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 통과 대역: | 플랫 및 와이드 패스밴드 | 운영실적: | 낮은 삽입 손실, 높은 절연 |
|---|---|---|---|
| 채널 번호: | 40/44/48 | 채널 간격: | 100 그램 |
| 색상: | 검은 색 | 애플리케이션: | 기업 네트워크 |
| 하이 라이트: | 광섬유의 100G cwdm,광섬유의 TFF cwdm,엔터프라이즈 네트워크 dwdm 필터 |
||

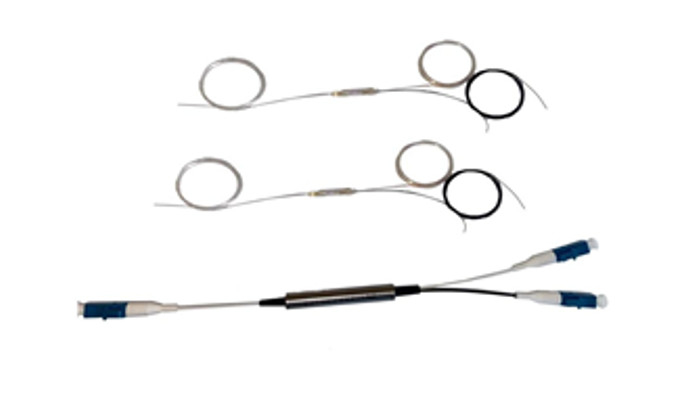

광섬유 엔터프라이즈 네트워크 DWDM 필터의 FWDM 3포트 장치 TFF CWDM
애플리케이션
1. WDM 시스템
2. PON 시스템
3. 방송 케이블 텔레비전 네트워크
특징
1. 넓은 작동 온도
2. 높은 신뢰성과 안정성
3. 작은 패키지 크기, 컴팩트한 구조 및 공간 절약
성능 사양
| 매개변수 | 단위 | 값 | ||
| 작동 파장 | nm | 1260~1670nm | ||
| 1540~1560 | ||||
| 전송 대역 | nm | 1524~1544&1596~1625 | ||
| 고객 지정 | ||||
| 1260~1360&1480~1500 | ||||
| 반사 밴드 | nm | 1260~1500&1550~1581&1640~1670 | ||
| 고객 지정 | ||||
| 전송 대역 삽입 손실 | dB | ≤0.6 | ||
| 반사대 삽입 손실 | dB | ≤0.4 | ||
| 전송 절연 | dB | ≥30 | ||
| 반사 분리 | dB | ≥15 | ||
| 반환 손실 | dB | ≥50 | ||
| 지향성 | dB | ≥50 | ||
| 작동 온도 | ℃ | -40 ~ +85 | ||
참고:1.커넥터로 측정; IL은 커넥터로 0.3dB 나빠지고 RL은 5dB 낮아집니다.
기계적 치수(단위: mm)
ETERN 3 포트 FWDM 장치는 주로 수동 파장 분할 다중화 모듈에 사용됩니다.TFF(Thin Film Filter) 기반의 파장 분할 다중화 기술의 일종입니다.다양한 패키지 크기와 파장 옵션이 있습니다.COM, Pass 및 Reflect의 세 가지 포트로 구성됩니다.FWDM과 CWDM의 차이점은 FWDM은 하나의 넓은 파장 범위 채널에서 서로 다른 파장의 두 개 이상의 광 신호를 다중화 또는 역다중화할 수 있을 뿐만 아니라 신호 전송 속도와 통신 용량을 증가시킬 수 있다는 것입니다.FWDM 장치는 통신, 라디오 및 텔레비전, 기업 네트워크, 캠퍼스 네트워크 및 기타 분야에서 널리 사용됩니다.
주문 정보
| FWDM - | □ | □□- | □ | □□ | □ |
| 간격 | 채널 | 섬유 유형 | 섬유 길이 | 커넥터 | |
| FWDM | 1=100GHz | C21=C21 | 1=250um SM | 00=어댑터 | 1=없음 |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| X=특수 | 31=1331 | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=특수 | |||||
