| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 상품명: | 새는 케이블 | 특징: | 구리 |
|---|---|---|---|
| 애플리케이션: | FM 라디오 통신 | 품질: | 쉬운 연결 |
| 지름: | 4.80mm 13.50mm 5.80mm | 모델: | HLRCACY |
| 하이 라이트: | 75옴 새는 케이블,8인치 새는 케이블,구리 새는 피더 라디오 시스템 |
||
FM 라디오 통신용 새는 케이블

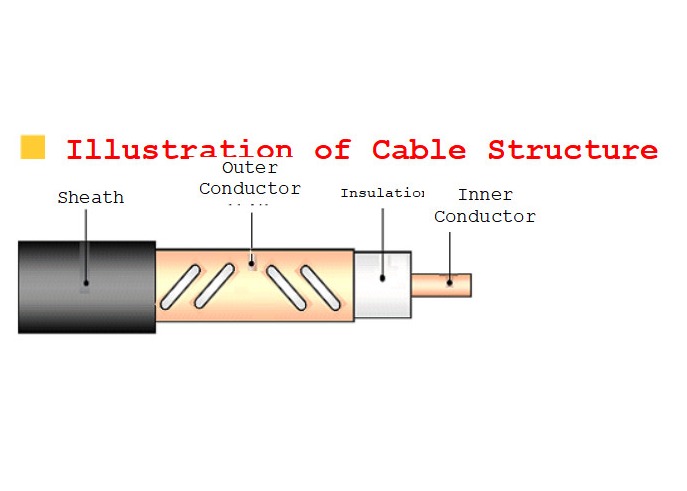

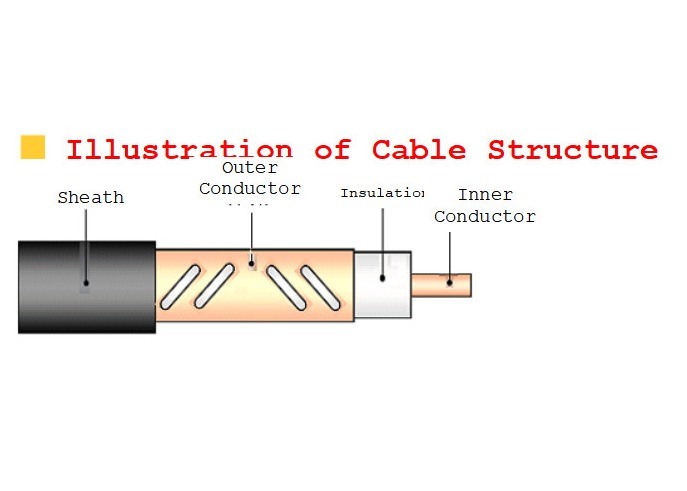

| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
|||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
|
HLRCACY(Z)-50-12M (1/2”)
|
동박 알루미늄 와이어 | 4.80mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 13.50mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 15.80mm |
|
HLRCTCY(Z)-50-22M (7/8”) |
매끄러운 동관 | 9.00mm | 24.00mm | 27.80mm | |||
|
HLRCTCY(Z)-50-32M (1-1/4”) |
매끄러운 동관 | 13.10mm | 34.00mm | 38.00mm | |||
|
HLRHTCY(Z)-50-42M (1-5/8”) |
나선형 물결 모양 동관 | 17.40mm | 44.00mm | 49.00mm | |||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
|
HLRCACY(Z)-50-12M (1/2”) |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY(Z)-50-22M (7/8”) |
250mm | 300mm | 1300N | ||
|
HLRCTCY(Z)-50-32M (1-1/4”) |
400mm | 500mm | 2000N | ||
|
HLRHTCY(Z)-50-42M (1-5/8”) |
500mm | 700mm | 2500N |
| 제품 모델 |
HLRCACY(Z)-50-12M (1/2”) |
HLRCTCY(Z)-50-22M (7/8”) |
HLRCTCY(Z)-50-32M (1-1/4”) |
HLRHTCY(Z)-50-42M (1-5/8”) |
|
| 평균 특성 임피던스(Ω) | 50±2 | ||||
| 전송 속도 | 90% | ||||
| 정전용량(pF/m) | 76 | ||||
| 절연내력(V,DC,1min) | 6000 | 10000 | 10000 | 15000 | |
| 최소절연저항(MΩ·km) | 10000 | ||||
| 시스 스파크 테스트(V,AC,유효값) | 8000 | 8000 | 10000 | 10000 | |
|
세로 감쇠 dB/100m ±5% 20℃ |
75MHz | 2.0 | 1.3 | 0.8 | 0.7 |
| 150MHz | 2.4 | 1.9 | 1.2 | 1.0 | |
| 350MHz | 3.5 | 3.0 | 1.9 | 1.5 | |
|
커플링 손실 dB±5dB 95%,2m |
75MHz | 78 | 70 | 73 | 72 |
| 150MHz | 76 | 73 | 75 | 75 | |
| 350MHz | 75 | 69 | 70 | 69 | |
| VSWR | 75~150MHz | ≤1.30 | |||
| 320~480MHz | ≤1.30 | ||||
