이동할 수 있는 커뮤니케이션을 위한 50 옴 RF 무선 주파수 연결관 낮은 VSWR

이동할 수 있는 커뮤니케이션을 위한 50 옴 RF 무선 주파수 연결관 낮은 VSWR

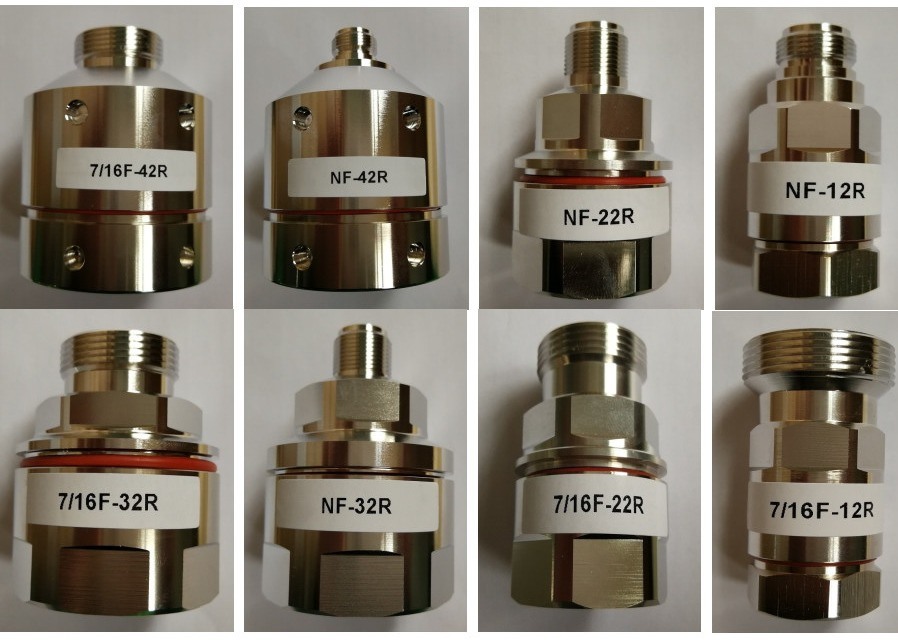

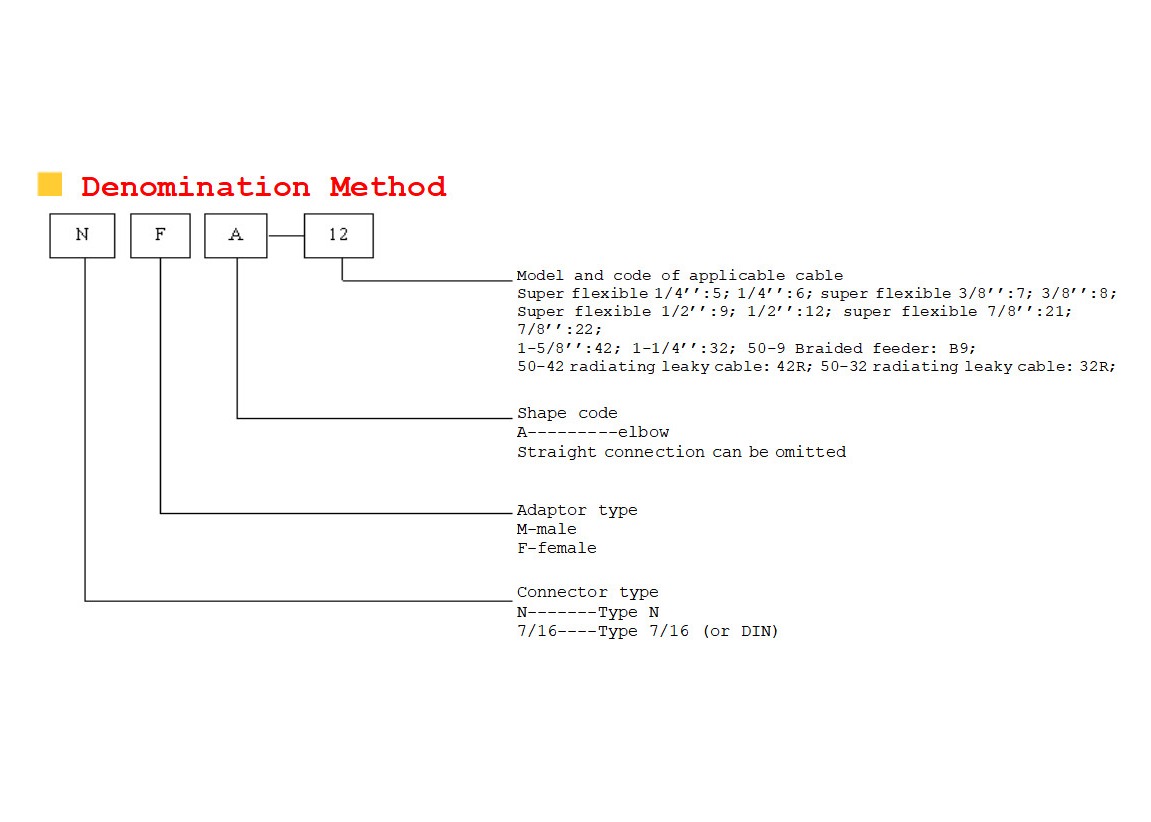

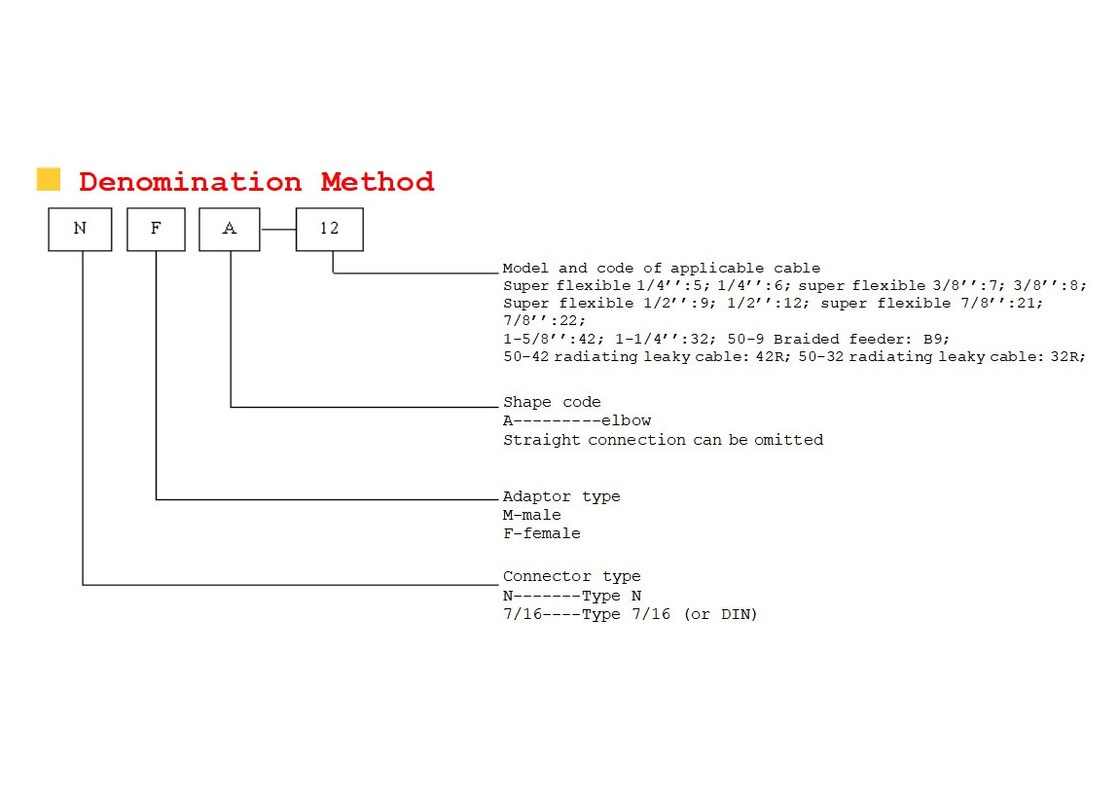

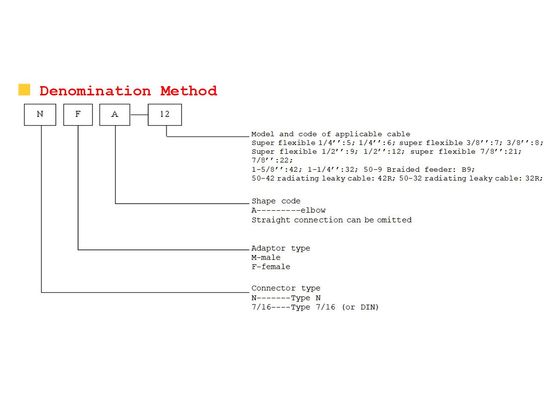

n형 동축 커넥터
DIN 동축 커넥터

구현된 표준

YD/T 1967-2018 이동 통신용 50Ω 무선 주파수 동축 커넥터

GB/T 11313.1-2013 무선 주파수 커넥터.1부: 일반 사양.일반 요구 사항 및 측정 방법

GB/T 11313.4-2007 무선 주파수 커넥터.파트 4: 나사 결합이 있는 외부 도체의 내경이 16mm(0.63인치)인 RF 동축 커넥터 - 특성 임피던스 50옴(유형 7-16)

GB/T 11313.16-2015 무선 주파수 커넥터.부품 16: 나사 결합이 있는 외부 도체의 내경이 7mm(0.276in)인 RF 동축 커넥터 - 특성 임피던스 50Ω(75Ω)(N형)

제품 특징

낮은 VSWR, 낮은 삽입 손실 및 낮은 상호변조;

설치 용이성, 우수한 밀봉 성능 및 높은 보호 등급;

주로 무선 주파수 및 누출 동축 케이블의 전기 및 기계 연결에 사용됩니다.

기술적인 매개변수

• 상품 유형		N형	유형 DIN
  구조적 매개변수
  중앙 연락처	중앙 핀	은도금 황동	은도금 황동
  	중앙 잭	은도금 주석 청동	은도금 주석 청동
  절연체		PTFE	PTFE
  껍데기		3중 합금 도금 황동	3중 합금 도금 황동
  씰링 부분		실리콘 고무	실리콘 고무
  전기적 특성
  특성 임피던스		50Ω	50Ω
  삽입 손실	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  접촉 저항	내부 도체	≤0.80mΩ	≤0.40mΩ
  	외부 도체	≤0.25mΩ	≤0.20mΩ
  절연 저항		≥5000mΩ	≥10000mΩ
  내전압(최소)		2.5KV	4.0KV
  작동 전압(최대)		1.4KV	2.7KV
  3차 상호 변조(2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  기계적 성질
  테스트 게이지 유지력		≥0.56N	≥6N
  커플링 토크	정상 토크	0.7~1.1Nm	20~28Nm
  	내력 토크	≥1.7Nm	≥30Nm
  기계적 내구성		500번	500번
  주위 온도		-65~+160℃	-65~+160℃
