| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 상품명: | 새는 전선 | 특징: | 낮은 삽입 손실 |
|---|---|---|---|
| 애플리케이션: | 공중 이동 무선 통신 | 지름: | 17.40mm 44.00mm |
| 하이 라이트: | 공중 이동 무선 통신 새는 케이블,17.40mm 새는 케이블,44.00mm 새는 와이어 |
||
공중 이동할 수 있는 무선 통신 새는 케이블 17.40mm 44.00mm

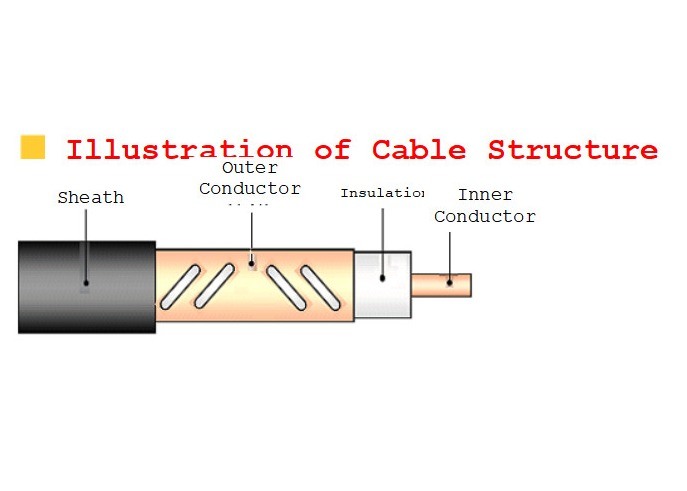

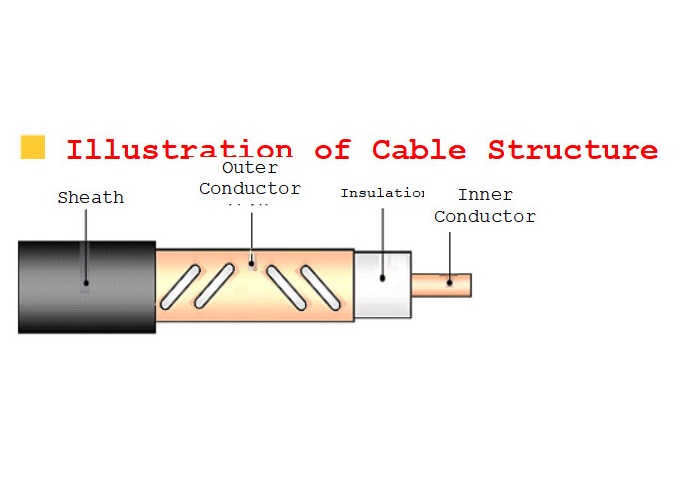

| 제품 모델 | 내부 도체 | 단열재 | 외부 도체
| 외피
| |||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
HLRCACY(Z)-50-12H (1/2”)
| 동박 알루미늄 와이어 | 4.80mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 13.50mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 15.80mm |
HLRCTCY(Z)-50-22H (7/8”) | 매끄러운 동관 | 9.00mm | 24.00mm | 27.80mm | |||
HLRCTCY(Z)-50-32H (1-1/4”) | 매끄러운 동관 | 13.10mm | 34.00mm | 38.00mm | |||
HLRHTCY(Z)-50-42H (1-5/8”) | 나선형 물결 모양 동관 | 17.40mm | 44.00mm | 49.00mm | |||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
HLRCACY(Z)-50-12H (1/2”) | 80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
HLRCTCY(Z)-50-22H (7/8”) | 250mm | 300mm | 1300N | ||
HLRCTCY(Z)-50-32H (1-1/4”) | 400mm | 500mm | 2000N | ||
HLRHTCY(Z)-50-42H (1-5/8”) | 500mm | 700mm | 2500N |
| 제품 모델 | HLRCACY(Z)-50-12H (1/2”) | HLRCTCY(Z)-50-22H (7/8”) | HLRCTCY(Z)-50-32H (1-1/4”) | HLRHTCY(Z)-50-42H (1-5/8”) | |
| 평균 특성 임피던스(Ω) | 50±2 | ||||
| 전송 속도 | 90% | ||||
| 정전 용량(pF/m) | 76 | ||||
절연 강도 (V,DC,1분) | 6000 | 10000 | 10000 | 15000 | |
| 최소절연저항(MΩ·km) | 10000 | ||||
칼집 스파크 테스트 (V,AC,실효값) | 8000 | 8000 | 10000 | 10000 | |
세로 감쇠 dB/100m ±5% 20℃ | 800MHz | 7.5 | 4.3 | 2.6 | 2.2 |
| 900MHz | 8.2 | 4.7 | 3.0 | 2.3 | |
| 1800MHz | 12.8 | 8.6 | 4.9 | 3.5 | |
| 1900MHz | 13.5 | 8.9 | 5.5 | 3.7 | |
| 2000MHz | 14.2 | 10.0 | 5.7 | 3.9 | |
| 2200MHz | 15.2 | 11.5 | 6.1 | 4.5 | |
| 2400MHz | 16.5 | 13.3 | 7.6 | 4.9 | |
| 2600MHz | 17.3 | 13.9 | 7.8 | 5.8 | |
| 2700MHz | 18.2 | 14.4 | 8.1 | 6.5 | |
커플링 손실 dB±5dB 95%,2m | 800MHz | 73 | 78 | 75 | 71 |
| 900MHz | 72 | 75 | 73 | 71 | |
| 1800MHz | 70 | 75 | 72 | 70 | |
| 1900MHz | 70 | 75 | 68 | 70 | |
| 2000MHz | 70 | 75 | 72 | 70 | |
| 2200MHz | 70 | 75 | 72 | 70 | |
| 2400MHz | 70 | 70 | 71 | 70 | |
| 2600MHz | 69 | 70 | 75 | 68 | |
| 2700MHz | 70 | 70 | 75 | 68 | |
| 전압 정재파 비율(VSWR) | 690~960MHz | ≤1.30 | |||
| 1700~1900MHz | ≤1.30 | ||||
| 1920~2050MHz | ≤1.30 | ||||
| 2100~2200MHz | ≤1.30 | ||||
| 2300~2500MHz | ≤1.30 | ||||
| 2560~2700MHz | ≤1.30 | ||||
