| 상품명: | 저주파 DC 블록 | 특징: | 낮은 삽입 손실, 낮은 반사 손실 |
|---|---|---|---|
| 애플리케이션: | 전자 정보 시스템 | 특성 임피던스: | 50옴 |
| 하이 라이트: | 3000V 50ohm dc 블록,낮은 상호 변조 50ohm dc 블록,200W 저주파 dc 블록 |
||

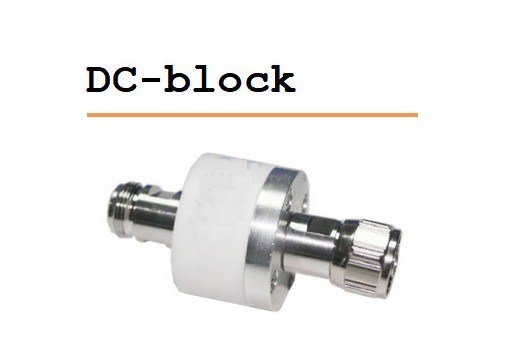

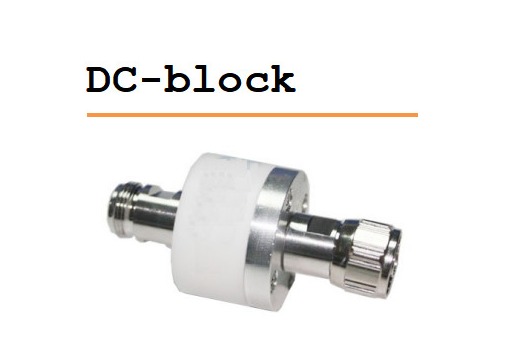

낮은 상호 변조 50 Ohm DC 블록 200W 저주파
성능 매개변수
| 유형 | DC 블록 | ||
| 특성 임피던스 | 50Ω | ||
| 삽입 손실 | 50~1500MHz | ≤0.15dB | |
| 1500~3600MHz | ≤0.20dB | ||
| VSWR | 50~1500MHz | ≤1.10 | |
| 1500~3600MHz | ≤1.15 | ||
| 최대 DC 작동 전압 | 3000V | ||
| 힘 | 200W | ||
| 3차 상호 변조(2×20W) | ≤-140dBc | ||
| 절연 커패시턴스 | 내부 도체 | 1000pF | |
| 외부 도체 | 4000pF | ||
| 주파수 범위 | 100~6000MHz | ||
| 온도 범위 | -40~+70℃ | ||
| 커넥터 유형 | NM-NF, 7/16M-7/16F | ||
제품 특징
고주파 무선 신호 전송에 영향을 미치지 않으면서 DC 및 일반 전원 주파수 경로를 차단합니다.
특수 방수 및 내후성 설계, 낮은 삽입 손실, 낮은 반사 손실 및 낮은 상호 변조;
전자 정보 시스템을 위한 낙뢰 및 과전압 보호.
