| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 상품명: | 방사 동축 케이블 | 특징: | PE 단열재 |
|---|---|---|---|
| 애플리케이션: | 5G 이동통신 | 지름: | 9.00mm 24.00mm 27.80mm |
| 모델: | HLRCTCY(Z)-50-22G | 품질: | 쉬운 연결 |
| 하이 라이트: | 9.00mm 새는 케이블,5G 이동 통신 새는 케이블,PE 절연 방사 동축 케이블 |
||
5G 이동통신용 Leaky 케이블

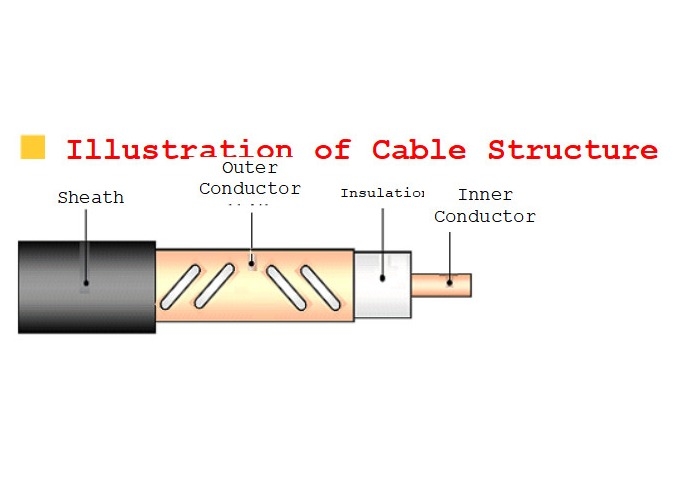

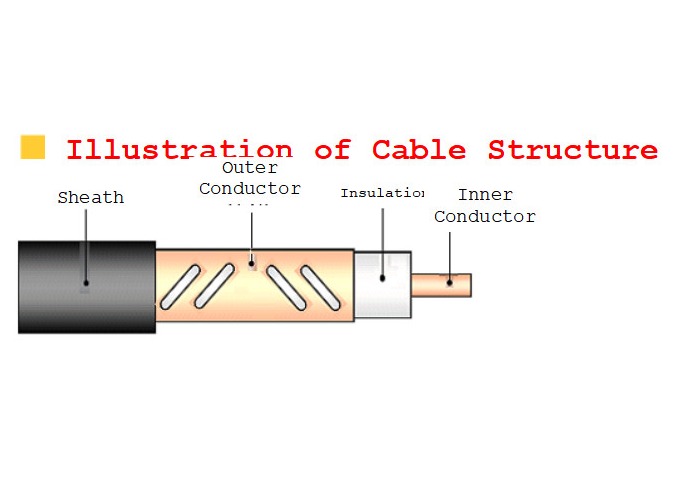

| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
|||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
|
HLRCTCY(Z)-50-22G (7/8”) |
매끄러운 동관 | 9.00mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 24.00mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 27.80mm |
|
HLRCTCY(Z)-50-32G (1-1/4”) |
나선형 물결 모양 동관 | 13.90mm | 34.00mm | 38.00mm | |||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
|
HLRCTCY(Z)-50-22G (7/8”) |
250mm | 300mm | 1300N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY(Z)-50-32G (1-1/4”) |
400mm | 500mm | 2000N |
| 제품 모델 |
HLRCTCY(Z)-50-22G (7/8”) |
HLRCTCY(Z)-50-32G (1-1/4”) |
||
| 1 | 2 | |||
| 평균 특성 임피던스(Ω) | 50±2 | |||
| 전송 속도 | 90% | |||
| 정전 용량(pF/m) | 76 | |||
| 절연내력(V,DC,1min) | 10000 | 10000 | ||
| 최소절연저항(MΩ·km) | 10000 | |||
| 시스 스파크 테스트(V,AC,유효값) | 8000 | 10000 | ||
|
세로 감쇠 dB/100m ±5%,20℃ |
700MHz | 3.8 | 2.5 | — |
| 800MHz | 4.0 | 2.7 | — | |
| 900MHz | 4.2 | 3.1 | — | |
| 1800MHz | 6.6 | 4.5 | 4.8 | |
| 1900MHz | 6.8 | 4.8 | 5.1 | |
| 2000MHz | 7.1 | 5.3 | 5.5 | |
| 2200MHz | 7.8 | 5.6 | 5.9 | |
| 2400MHz | 8.5 | 6.1 | 6.3 | |
| 2600MHz | 9.3 | 6.6 | 6.8 | |
| 2700MHz | 10.0 | 6.9 | 7.1 | |
| 3300MHz | 12.2 | 8.8 | 9.0 | |
| 3400MHz | 13.6 | 9.1 | 9.4 | |
| 3500MHz | 14.3 | 10.1 | 10.5 | |
| 3600MHz | 15.1 | 10.8 | 11.2 | |
| 3700MHz | 15.9 | 12.1 | 12.5 | |
|
커플링 손실 dB±5dB 95%,2m |
700MHz | 85 | 85 | — |
| 800MHz | 83 | 78 | — | |
| 900MHz | 79 | 75 | — | |
| 1800MHz | 76 | 72 | 70 | |
| 1900MHz | 75 | 68 | 71 | |
| 2000MHz | 75 | 72 | 70 | |
| 2200MHz | 75 | 72 | 70 | |
| 2400MHz | 70 | 73 | 70 | |
| 2600MHz | 72 | 73 | 71 | |
| 2700MHz | 73 | 73 | 70 | |
| 3300MHz | 72 | 71 | 70 | |
| 3400MHz | 68 | 71 | 70 | |
| 3500MHz | 68 | 71 | 70 | |
| 3600MHz | 68 | 71 | 70 | |
| 3700MHz | 70 | 71 | 70 | |
| VSWR | 703~960MHz | ≤1.30 | ≤1.30 | — |
| 1700~1900MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 1920~2025MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2110~2200MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2300~2400MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2515~2675MHz | ≤1.35 | ≤1.35 | ≤1.35 | |
| 3300~3700MHz | ≤1.40 | ≤1.40 | ≤1.40 | |
