| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 상품명: | lcx 케이블 | 특징: | 작은 크기 |
|---|---|---|---|
| 애플리케이션: | 철도 교통 신호 시스템 | 재료: | 나선형 물결 모양 동관 |
| 지름: | 1 인치 | 모델: | HLRHTCY(Z)-50-42E |
| 하이 라이트: | 1인치 새는 케이블,17.40mm 새는 케이블,철도 운송 신호 시스템 lcx 케이블 |
||
철도 교통 신호 시스템용 누출 케이블

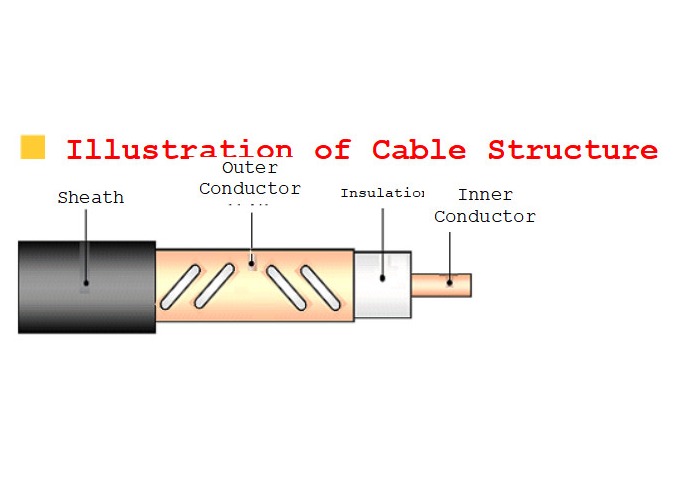

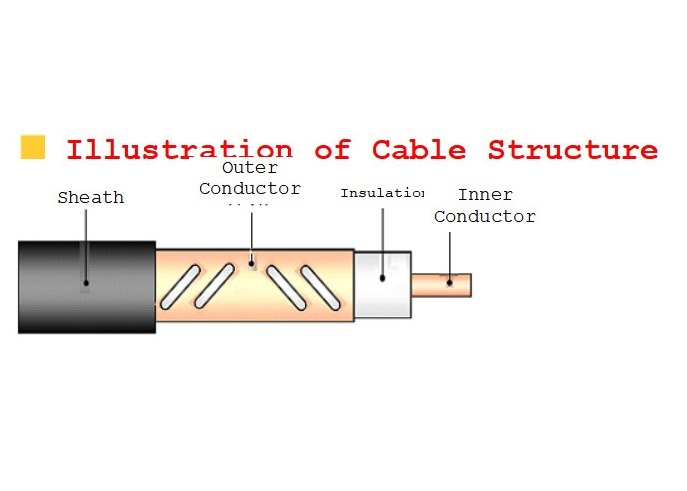

| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
|||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
|
HLRCTCY(Z)-50-32E (1-1/4”) |
매끄러운 동관 | 13.10mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 34.00mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 38.00mm |
|
HLRHTCY(Z)-50-42E (1-5/8”) |
나선형 물결 모양 동관 | 17.40mm | 44.00mm | 49.00mm | |||
기계적 및 환경적 특성
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
|
HLRCTCY(Z)-50-32E (1-1/4”) |
400mm | 500mm | 2000N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRHTCY(Z)-50-42E (1-5/8”) |
500mm | 700mm | 2500N |
| 제품 모델 |
HLRCTCY(Z)-50-32E (1-1/4”) |
HLRHTCY(Z)-50-42E (1-5/8”) |
|||
| 1 | 2 | 1 | 2 | ||
| 평균 특성 임피던스(Ω) | 50±2 | ||||
| 전송 속도 | 90% | ||||
| 정전용량(pF/m) | 76 | ||||
| 절연내력(V,DC,1min) | 10000 | 15000 | |||
| 최소절연저항(MΩ·km) | 10000 | ||||
| 시스 스파크 테스트(V,AC,유효값) | 10000 | 10000 | |||
|
세로 감쇠 dB/100m ±5%,20℃ |
800MHz | - | 2.7 | - | 2.2 |
| 1800MHz | 4.9 | 5.0 | 3.8 | 4.2 | |
|
커플링 손실 dB±5dB 95%,2m |
800MHz | - | 78 | - | 70 |
| 1800MHz | 72 | 72 | 68 | 68 | |
| VSWR | 800~900MHz | - | ≤1.30 | - | ≤1.30 |
| 1780~1810MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
