| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 애플리케이션: | 개인 무선 통신 | 상품명: | 새는 피더 시스템 |
|---|---|---|---|
| 특징: | 좋은 인장 저항 | 모델: | HLRCTCY(Z)-50-32T |
| 지름: | 13.10mm 34.00mm 38.00mm | 인증: | RoHS |
| 하이 라이트: | 13.10mm 새는 케이블,개인 무선 통신 새는 케이블,폴리에틸렌 절연 새는 피더 시스템 |
||
철도 전용 무선 통신용 누설 케이블

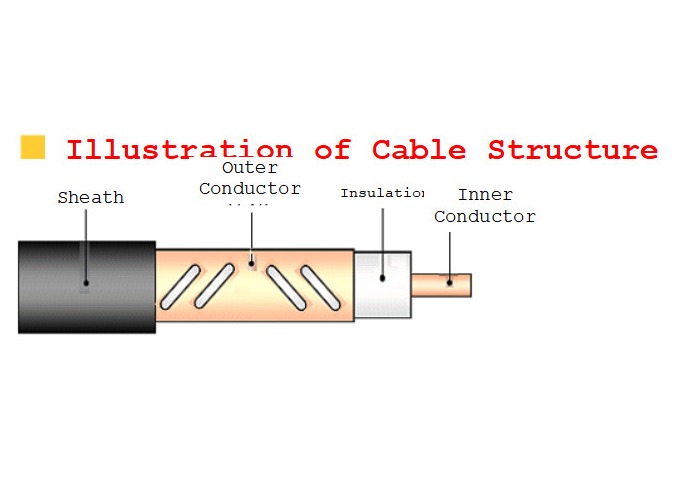

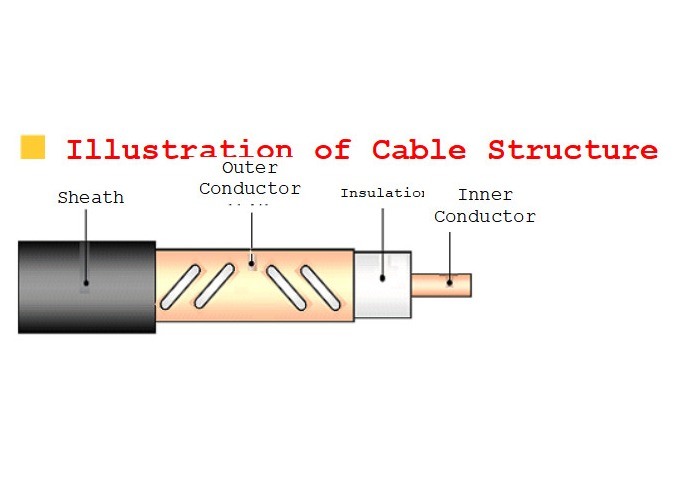

| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
|||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
|
HLRCTCY(Z)-50-32T (1-1/4”) |
매끄러운 동관 | 13.10mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 34.00mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 38.00mm |
|
HLRHTCY(Z)-50-42T (1-5/8”) |
나선형 물결 모양 동관 | 17.40mm | 44.00mm | 49.00mm | |||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
|
HLRCTCY(Z)-50-32T (1-1/4”) |
400mm | 500mm | 2000N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRHTCY(Z)-50-42T (1-5/8”) |
500mm | 700mm | 2500N |
전기적 특성
| 제품 모델 |
HLRCTCY(Z)-50-32T (1-1/4”) |
HLRHTCY(Z)-50-42T (1-5/8”) |
|||
| 1 | 2 | 1 | 2 | ||
| 평균 특성 임피던스(Ω) | 50±2 | ||||
| 전송 속도 | 90% | ||||
| 정전용량(pF/m) | 76 | ||||
| 절연내력(V,DC,1min) | 10000 | 15000 | |||
| 최소절연저항(MΩ·km) | 10000 | ||||
| 시스 스파크 테스트(V,AC,유효값) | 10000 | 10000 | |||
|
세로 감쇠 dB/100m ±5%,20℃ |
800MHz | 3.0 | 2.7 | 2.2 | 2.2 |
| 900MHz | 3.4 | 3.3 | 2.4 | 2.4 | |
| 1800MHz | — | 5.0 | — | 4.2 | |
|
커플링 손실 dB±5dB 95%,2m |
800MHz | 69 | 78 | 68 | 70 |
| 900MHz | 70 | 75 | 69 | 70 | |
| 1800MHz | — | 72 | — | 68 | |
| VSWR | 800~900MHz | ≤1.30 | |||
| 1700~1900MHz | ≤1.30 | ||||
