| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | MTP / MPO 분기 케이블 |
| 최소 주문 수량: | 2개 |
| 가격: | Negotiable |
| 포장 세부 사항: | 단일 개체 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 100k |
| 섬유형: | SM 또는 MM | 애플리케이션: | FTTH FTTB FTTX 네트워크, FTTA FTTH BBU 원격 무선 유니트 RRH LTE & ; 룸 장비 내부 링크, FTTH / 실험 equipments/TV/LA |
|---|---|---|---|
| 길이: | 주문 제작됩니다 | 삽입 손실: | ≤0.35dB |
| 연결기: | SC LC FC 거리 MU | 재료: | PVC, LSZH, PVC / LSZH |
| 상품 이름: | 광섬유 패치 코드 | 색: | 연한 녹청색이거나 쿠스오미즈드 |
| 사고 방식: | 850 nm | 섬유 번수: | 이중 통신 |
| 품질 관리: | 운반하는 것 전에 100% 테스트 | 니스: | PC / UPC / 자동 위상 조정 |
| 실제적 공장: | 예 | ||
| 하이 라이트: | MM OM4 가지 패치 코드,1m 8 핵심 가지 패치 코드,MTP 광섬유 패치 코드 |
||

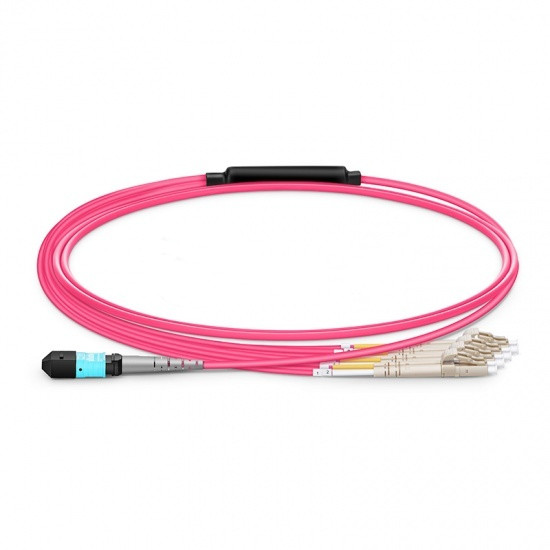

ETERN MPO 열전달 LC 분기 케이블은 연결 40G QSFP+ 광학 모듈과 10G SPF+ 광학 모듈, MPO 단말기 4 채널 배열의 송수신에 주로 익숙해져 있습니다. 각각, 사전에 LC 공항에 있는 섬유 채널 기능이 결정하는데, 채널 순을 통해 SFP 모듈 위의 광 포트를 연결시키세요, 그러면 사용자들 기 위해 두 부분으로 된 치립스로 배치하는 것 쉽게 장치를 연결시킬 수 있습니다.
특징
작은 사이즈, 용이한 접속, LC 이중 통신 정착이, 쉽게 TX와 RX가 동일시하고, 설치하기 때문에, MPO와 MTP로부터 선택할 수 있습니다.
애플리케이션
고밀도 광섬유 케이블링 시스템, 높은 통합 설비와 장치, 정밀 통신 장치, QSFP 부품, 데이타 센터 wiring,40G/100G&10G/40G 접속 응용.
기술 명세서
| 구조 | 기술 |
| 섬유 번수 | 8-144 섬유 |
| 파이버 모드 | 단일모드 : OS2 9/125 um 다중 모드 : OM4 50/125 음, OM3 50/125 um |
| 섬유 브랜드 | 코닝 ClearCurve® 멀티 모드 광섬유와 SMF-28® 극단적이 광섬유 |
| 연결기 A | 남자인 여성인 MTP® ; 남자인 여성인 MPO |
| 연결기 브랜드 | 미국 코네크 MTP®, 센코 MPO Plus® |
| 연결기 비 | LC, SC, FC, 거리 |
| 극성 | 종류 A, B형 행동 양식은 Ｃ를 타이핑합니다 |
| 케이블 피복 시청률 | 충실 (OFNP) 로우 스모크 제로 할로겐 (LSZH) 라이저 (PVC) |
| 색상 코드 | MTP® | MPO | LC |
| 케이블 피복 | OS2 : 노랑색 OM4 : 심홍색 OM3 : 물 |
OS2 : 노랑색 OM4 : 심홍색 OM3 : 물 |
OS2 : 노랑색 OM4 : 심홍색 OM3 : 물 |
| 연결기 | OS2 : 그린 OM4/OM3 : 물 |
OS2 : 그린 OM4/OM3 : 물 | 단일모드 : UPC 파란색, APC 녹색 다중 모드 : 베이지 |
| 부츠 | 8개 섬유 : 회색 12개 섬유 : 검정색 24개 섬유 : 빨강 |
8/12/24 섬유 : 검정색 | 단일모드 : UPC 파란색, APC 녹색 다중 모드 : 베이지 |
| 구조 | 기술 | |
| 사고 방식 (nm) | 단일모드 : 1310/1550 다중 모드 : 850/1300 | |
| 전송거리 | OM4 : 10G OM3에 있는 40/100G, 400m에 있는 150m : 10G에 있는 40/100G, 300m에 있는 100m | |
| 연결기 | MTP®/MPO | |
| 파이버 모드 | 단일모드 | 다중 모드 |
| 희석 (dB/km) | 1310nm에 있는 ≤0.32 | 850nm에 있는 ≤2.3 |
| 1550nm에 있는 ≤0.18 | 1300nm에 있는 ≤0.6 | |
| 삽입 손실 (dB) | ≤0.35 | ≤0.35 |
| 손실 (dB)를 반환하세요 | APC : ≥60, UPC : ≥50 | UPC : ≥20 |
| 연결기 | LC/SC/FC/ST | |
| 파이버 모드 | 단일모드 | 다중 모드 |
| 삽입 손실 (dB) | APC : ≤0.3, UPC : ≤0.2 | UPC : ≤0.2 |
| 손실 (dB)를 반환하세요 | APC : ≥60, UPC : ≥50 | UPC : ≥30 |
| 물성 | 기술 |
| 케이블 직경 * | 3.0 밀리미터 |
| 탈출 다리 | 이중 통신 : 단순한 2.0 밀리미터 : 0.9/2.0 밀리미터 |
| 탈출 길이 | 0.3/0.5m |
| 최소 굽힘 반지름 | 단일모드 : 10.0 밀리미터, 다중 모드 : 7.5 밀리미터 |
| 작동 온도 | +70' Ｃ에 대한 -10' Ｃ |
| 저장 온도 | +85' Ｃ에 대한 -40' Ｃ |
