| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan Etern Optoelectronics |
| 모델 번호: | MPO 사전 터미널 전송 모듈 |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |
| 지불 조건: | 티/티 |
| 특징: | 작은 크기, 쉬운 연결, LC 이중 고정, TX 및 RX 식별 및 설치가 용이하며 MPO 및 MTP 중에서 선택할 수 있습니다. | 애플리케이션: | 고밀도 광섬유 케이블링 시스템, 고집적 장비 및 장치, 정밀 통신 장치, QSFP 구성 요소, 데이터 센터 배선, 40G/100G&10G/40G 연결 응용 프로그램. |
|---|---|---|---|
| 유형: | 12코어 | 테스트 파장(nm): | 1310/1550, 850/1300 |
| 색상: | 블랙 화이트 블루 핑크 퍼플 그린 | 삽입 손실: | 0.1dB |
| 하이 라이트: | LC 어댑터 사전 터미널 전송 모듈,0.1dB 사전 터미널 전송 모듈,멀티 코어 mpo 모듈 |
||

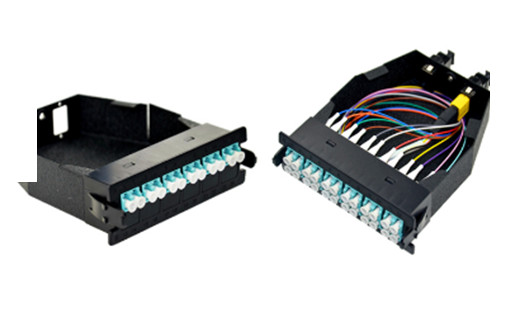

MPO 사전 터미널 전송 모듈
ETERN MPO 전송 모듈은 주로 MPO 백본 광섬유 케이블 터미널의 12코어 MPO 커넥터를 단일 코어 또는 다중 코어 기존 커넥터로 나누는 데 사용됩니다.모듈 출력 단자는 단일 코어 또는 이중 코어 광섬유 패치 코드를 통해 시스템 장치 출력 단자, 분배 랙 포트 및 사용자 측에 직접 연결할 수 있습니다.
이러한 종류의 스위칭 모듈의 특징은 싱글/더블 코어 터미널이 모듈의 전면에 위치하여 12코어 SC 심플렉스 커넥터와 12코어 듀플렉스 커넥터를 사용할 수 있고 후면에 하나 또는 두 개의 어댑터를 설치할 수 있다는 것입니다.모듈은 전면 패널과 후면 어댑터를 직접 연결하는 스위칭 패치 코드입니다.
특징
1. 전면 패널의 LC, MTRJ 또는 SC 어댑터, 후면 패널의 MPO 어댑터
2. 고품질 엔지니어링 플라스틱 및 알루미늄 합금 재료, 표면 정전기 스프레이, 좋은 외관 및 사용하기 쉬운 채택
3. MPO 패널을 쉽게 업그레이드할 수 있습니다.
4. 모든 포트에는 전면 터미널에 레이블이 있어 쉽게 알아볼 수 있습니다.
편리한 설치
성능 사양
MPO 연결
| 광섬유 유형 | 단일 모드 | 다중 모드 | ||
| 삽입 손실 | 일반(dB) | 0.35 | 0.35 | |
| 최대(dB) | 0.75 | 0.75 | ||
| 낮은 삽입 손실 | 일반(dB) | 0.1 | 0.1 | |
| 최대(dB) | 0.35 | 0.35 | ||
| 반환 손실 | ≥60(APC) | ≥200(PC) | ||
| ≥50(PC) | ||||
| 암/수 커넥터 | 수 커넥터: 핀 포함 | 암 커넥터: 핀 없음 | ||
| 내구성(dB) | ≤0.2 500배 | |||
| 작동온도(℃) | -20 - +70 | |||
| 테스트 파장(nm) | 1310 | 850 | ||
LC/SC/FC와 같은 기존 커넥터
| 광섬유 유형 | 단일 모드 | 멀티 모드 | |
| 커넥터 유형 | PC | APC | PC |
| 삽입 손실(dB) | ≤0.3 | ||
| 반사 손실(dB) | ≥50 | ≥60 | ≥35 |
| 내구성(dB) | ≤0.2 1000배 연결 | ||
| 작동온도(℃) | -20 - +70 | ||
| 테스트 파장(nm) | 1310 | 850 | |
