| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan Etern Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC/SM-FC/SM-SC |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 특징: | 낮은 삽입 손실, 높은 반복성, 높은 반사 손실, 높은 상호 작용성 | 애플리케이션: | 정밀 통신 장치, QSFP 구성 요소 |
|---|---|---|---|
| 유형: | MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC | 테스트 파장(nm): | 1310/1550, 850/1300 |
| 삽입 손실: | 0.3dB | 작동온도(℃): | -20 - +70 |
| 하이 라이트: | 15mm 광섬유 패치 코드,850nm 광섬유 패치 코드,통신실 sm 광섬유 커넥터 |
||

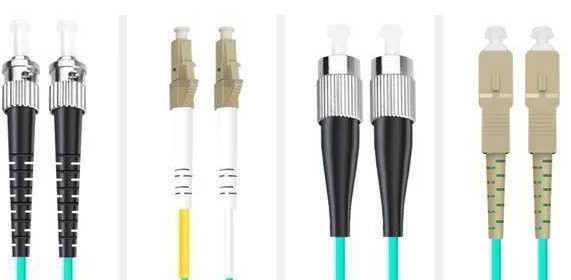

광섬유 패치 코드
MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC/SM-FC/SM-SC
15mm 광섬유 접속 코드 통신실 SM 섬유 커넥터
Etern 광섬유 패치 코드는 장비와 광섬유 케이블 사이의 연결에 사용됩니다.두꺼운 보호 층으로 일반 응용 프로그램은 광 송신기, 수신기 및 단말 장비, 광 통신 시스템, 광섬유 액세스 네트워크, 데이터 전송 및 로컬 영역 네트워크를 연결할 수 있습니다.
광섬유 패치 코드는 다양한 장비와 시스템 활동을 연결할 수 있는 수동 부품의 중요한 부분입니다.패치 코드와 광섬유 분배 프레임을 사용하여 교환기와 터미널 상자는 협력하여 전체 광섬유 통신 네트워크를보다 유연하고 효율적으로 관리하고 유지합니다.
특징
1. 낮은 삽입 손실, 높은 반복성
2. 높은 반사 손실, 높은 상호 작용
3. 온도 변화에 대한 높은 안정성
4. 좋은 인장 저항
애플리케이션
1. 통신실, FTTH, LAN, 광섬유 센서, 광섬유 통신 시스템, 연결 및 전송 장비, 국방
2. 케이블 TV 네트워크, 통신 네트워크, 컴퓨터 광섬유 네트워크 및 광학 테스트 장비
3. 고집적 장치, 정밀 통신 장비, QSFP, 데이터 센터 배선, 40G/100G/&10G/40G 연결
성능 사양
기존 커넥터(LC/SC/FC와 같은):(물리적 치수)
| 매개변수 | Φ1.25핀 | Φ2.5핀 |
| 오목 섬유 또는 섬유 돌출(X) | -100~+50nm | -100~+50nm |
| PC/UPC 유형 끝 곡률 반경(R) | 7mm≤R≤25mm | 10mm≤R≤25mm |
| APC 유형 끝 곡률 반경(R) | 5mm≤R≤12mm | 5mm≤R≤15mm |
| 정점 오프셋 | 0~50μm | 0~50μm |
| APC 각도(°) | 8±0.3 | 8±0.3 |
| 광섬유의 종류 | 단일 모드 | 다중 모드 | |
| 커넥터 유형 | PC | APC | PC |
| 삽입 손실(dB) | ≤0.3 | ||
| 반사 손실(dB) | ≥50 | ≥55 | ≥40 |
| 내구성(dB) | ≤0.2 500회 연결 | ||
| 작동온도(℃) | -20 - +70 | ||
| 테스트 파장(nm) | 1310/1550 | 850/1300 | |
