| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| 모델 번호: | ETERN 광섬유 스위치 1X1/1X2/2X2BYPASS/2X2,DUAL1X2/2X2BYPASS/2X2 |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 특징: | 소형 크기, 짧은 전환 시간, 넓은 작동 파장 범위 | 품질: | 낮은 삽입 손실 및 낮은 누화 |
|---|---|---|---|
| 작동 파장: | 1525-1610nm | 삽입 손실: | 1.0dB, 1.2dB, 0.8dB, 0.9dB |
| 유형: | 2x2B, 2X2 우회 | 인증: | GR-1221-CORE |
| 하이 라이트: | 1610nm 광섬유 네트워크 스위치,2x2 우회 광섬유 네트워크 스위치,UPC lc 광섬유 스위치 |
||

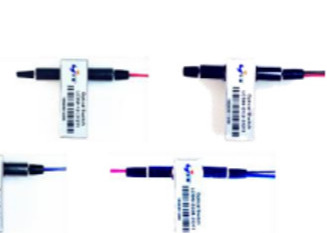

ETERN 광섬유 스위치 2X2BYPASS 비래칭 LC/UPC
특징:
1. 낮은 삽입 손실 및 크로스 토크
2. 넓은 작동 파장 범위
3. 양방향
신청:
1. 네트워크 보호 및 복원
2. 채널 차단
3. 모듈 및 시스템 통합
4. 계측
5. 구성 가능한 OADM
1610nm 광섬유 네트워크 스위치 2x2 우회 비래칭 UPC LC
ETERN 광섬유 스위치는 움직이는 부품 위치 감도를 줄이는 굴절 광학 원리를 기반으로 설계되었습니다.우수한 기계적 및 광학적 성능이 특징이며 1x1, 1x2, 2x2 Bypass, 2x2, Dual 1x2, Dual 2x2 Bypass, Dual 2x2의 다양한 스위치 구성을 유사한 소형 패키지에 통합합니다.제품은 Telcordia GR-1073-CORE 인증 및 RoHS 준수
성능 사양:
| 매개변수 | 단위 | 단일 모드 | 다중 모드 | ||
| 작동 파장 | nm | 1290~1330 및/또는 1525~1610 | 850 또는 850&1310 | ||
| 1x1, 1x2, 듀얼 1x2 | dB | ≤ 0.8 | |||
| 2x2B | ≤ 0.9 | ||||
| 삽입 손실1,2 | 2x2 | ≤ 1.0 | |||
| 듀얼 2x2B | ≤ 1.0 | ||||
| 듀얼 2x2 | ≤ 1.2 | ||||
| 반환 손실1, 2 | dB | ≥ 45 | ≥ 30 | ||
| 편광 의존 손실 | dB | ≤ 0.1 | |||
| 파장 종속 손실 | dB | ≤ 0.2 | ≤ 0.3 | ||
| 누화 | dB | ≥ 55 | ≥ 30 | ||
| 반복성 | dB | ≤ ±0.02 | |||
| 스위치 시간 | ms | ≤ 8 | |||
| 내구성 | 타임스 | ≥ 107 | |||
| 스위치 전압 | VDC | 2.7~3.3 또는 4.5~5.5 | |||
| 래칭 | 54~66@3V 구동 또는 36~44@5V 구동 | ||||
| 현재 전환 | 엄마 | ||||
| 비 래칭 | 39~47@3V 구동 또는 25~31@5V 구동 | ||||
| 전력 처리 | MW | ≥ 500 | |||
| 작동 온도 | °C | '-5~+65 | |||
| 작동 습도 | %RH | 5~95 | |||
| 보관 온도 | °C | -40~+85 | |||
| 보관 습도 | %RH | 5~95 | |||
| 섬유 유형 | 코닝 SMF-28e 섬유 | MMF 50/125 또는 62.5/125 | |||
| 떠꺼머리 유형 | 250mm 베어 파이버 또는 900mm 느슨한 튜브 | ||||
| 1x1, 1x2, 2x2B, 2x2, 듀얼 2x2 | 26.0L x 11.0W x 8.2H | ||||
| 패키지 치수 | mm | ||||
| 듀얼 1x2, 듀얼 2x2B | 26.0L x 11.0W x 8.2H | 29.0L x 11.0W x 8.2H |
참고: 1. 커넥터 없이 측정됨;커넥터를 사용하면 IL은 0.3dB 나빠지고 RL은 5dB 낮아집니다.
2. 멀티 모드용 LED 또는 VSCEL 광원으로 측정
기계적 치수(단위: mm)
전기 핀 정의:
|
유형 |
빛의 길 | 드라이브 PIN | 감시 장치 | ||||||||||
| 1x1 | 1x2 | 2x2B | 2x2 | D1x2 | D2x2B | D2x2 | 1 | 5 | 6 | 10 | 3-4,8-7 | 3-2,8-9 | |
|
래칭 |
1 - 2 |
1 - 2 |
1-3/2-4 |
1-4/2-3 |
1 - 2, 1' - 2' |
1-3/2-4 1'-3'/2'-4' |
1-4/2-3 1'-4'/2'-3' |
V+ |
접지 |
- |
- |
닫다 |
열려있는 |
|
- |
1 - 3 |
1-4 |
1-2/3-4 |
1 - 3, 1' - 3' |
1 - 4, 1' - 4' |
1-2/3-4 1'-2'/3'-4' |
- |
- |
접지 |
V+ |
열려있는 |
닫다 |
|
|
비 -래칭 |
1 - 2 |
1 - 2 |
1-3/2-4 |
1-4/2-3 |
1 - 2, 1' - 2' |
1-3/2-4 1'-3'/2'-4' |
1-4/2-3 1'-4'/2'-3' |
V+ |
- |
- |
접지 |
닫다 |
열려있는 |
|
- |
1 - 3 |
1 - 4 |
1-2/3-4 |
1 - 3, 1' - 3' |
1 - 4, 1' - 4' |
1-2/3-4 1'-2'/3'-4' |
- |
- |
- |
- |
열려있는 |
닫다 |
|
기능 다이어그램
주문 정보:
| LCSW | - | □□□ | - | □ | □ | □ | □ | □ |
| 광 스위치 스위치 유형 | 파장 | 모드 전환 | 섬유 유형 | 섬유 길이 | 커넥터 | |||
| 11= 1x1 | 1=1310nm | 1=래칭 | 1=250um SM | 1=0.5m | 1=없음 | |||
| 12= 1x2 | 2=1550nm | 2=비래칭 | 2=900um SM | 2=1m | 2=FC/UPC | |||
| 22B=2x2 우회 | 3=1310&1550nm | 3=250um 62.5/125 | 3=2m | 3=FC/APC | ||||
| 22=2x2 | 4=850nm | 4=900um 62.5/125 | X=지정 | 4=LC/UPC | ||||
| D12=듀얼 1x2 | 5=850&1310nm | 5=250um 50/125 | 5=LC/APC | |||||
| D22B=듀얼 2x2 바이패스 | X=특수 | 6=900um 50/125 | 6=SC/UPC | |||||
| D22=듀얼 2x2 | X=특수 | 7=SC/APC | ||||||
| X=지정 | ||||||||
