| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | FLS100C910S |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 상품명: | QSFP28 | 파장: | 4개의 LAN WDM 채널(1295.56, 1300.05, 1304.58 및 1309.14nm) |
|---|---|---|---|
| 커넥터: | LC | 보증: | 일년 |
| 작동 온도: | 0℃~+70℃ | 특징: | 저전력 소비 <3.5W |
| 하이 라이트: | 핫 플러그 가능 다중 모드 sfp 모듈,4 LWDM 채널 다중 모드 sfp 모듈,10KM 100gb 트랜시버 |
||

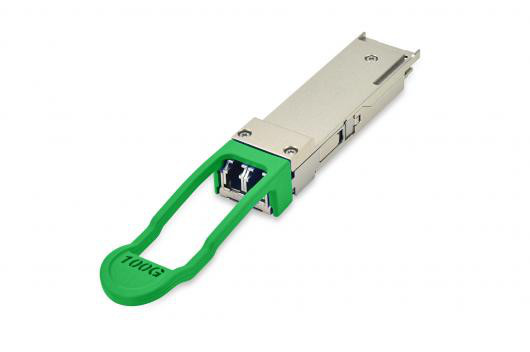

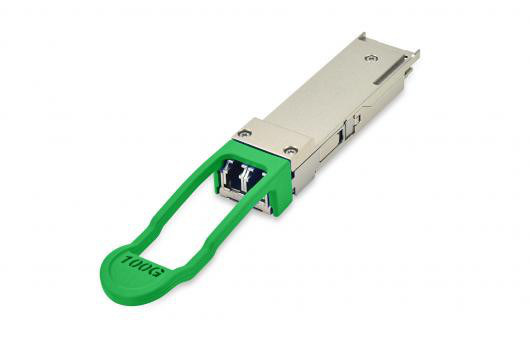

100Gbps-10KM-LWDM-SM-QSFP28 광 트랜시버
설명:
이 제품은 IEEE P802.3ba 표준의 100GBASE-LR4 및 ITU-T Recommendations G.959.1/G.709 및 Supplement 39(G .sup39).모듈은 28Gb/s 전기 데이터의 4개 입력 채널을 LAN WDM 광 신호의 4개 채널로 변환한 다음 100Gb/s 광 전송을 위해 단일 채널로 다중화합니다.반대로 수신기 측에서 모듈은 100Gb/s 광 입력을 LAN WDM 광 신호의 4개 채널로 역다중화한 다음 전기 데이터의 4개 출력 채널로 변환합니다.
4개의 LAN WDM 채널의 중심 파장은 IEEE 802.3ba에 정의된 LAN WDM 파장 그리드의 구성원으로서 1295.56, 1300.05, 1304.58 및 1309.14 nm입니다.고성능 냉각 LAN WDM DFB 송신기 및 고감도 PIN 수신기는 최대 10km 링크의 100기가비트 이더넷 애플리케이션에 우수한 성능을 제공하고 IEEE802.3ba 조항 88 100GBASE-LR4 요구 사항과의 광학 인터페이스를 준수합니다. 제품은 폼 팩터, 광학/ QSFP+ MSA(Multi-Source Agreement)에 따른 전기 연결 및 디지털 진단 인터페이스.온도, 습도 및 EMI 간섭을 포함한 가장 가혹한 외부 작동 조건을 충족하도록 설계되었습니다.
광학적 특성:
| 100Gbps-10KM-LWDM-SM-QSFP28 | ||||||
| 매개변수 | 상징 | 분 | 전형적인 | 최대 | 단위 | 노트 |
|
레인 파장 |
L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 14.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.1930 | nm | ||
| 송신기 | ||||||
| SMSR | SMSR | 30 | dB | |||
| 총 평균 발사력 | 피티 | 10.5 | dBm | |||
| 평균 런치 파워, 각 레인 |
피AVG |
-4.3 |
4.5 |
dBm |
||
| OMA, 각 레인 | 피오마 | -1.3 | 4.5 | dBm | 1 | |
| 발사력의 차이 | Ptx, 차이 | 5 | dB | |||
| OMA에서 전원 실행 | -2.3 | dBm | ||||
| TDP, 각 레인 | TDP | 2.2 | dB | |||
| 소광율 | 어 | 4 | dB | |||
| 린20오마 | 린 | -130 | dB/H | |||
| 광학 반사 손실 | 통행료 | 20 | dB | |||
| 송신기 반사율 | 아르 자형티 | -12 | dB | |||
| 아이 마스크 좌표: X1, X2, X3, Y1, Y2, Y3 |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
2 |
||||
| 평균 실행 전원 끄기 | 포프 | -30 | dBm | |||
| 수화기 | ||||||
| 손상 임계값, 각 레인 |
일디 |
5.5 |
dBm |
삼 |
||
| 총 평균 수신 | 10.5 | dBm | ||||
| 평균 수신 전력, 각 레인 |
-10.6 |
4.5 |
dBm |
|||
| 수신 전력(OMA), 각 레인 |
4.5 |
dBm |
||||
| 수신기 감도(OMA), 각 레인 |
센 |
-8.6 |
dBm |
|||
|
스트레스 받는 수신기 감도(OMA), 각 레인 |
-6.8 |
dBm |
4 |
|||
| 두 레인(OMA) 간의 수신 전력 차이 |
Prx, 차이 |
5.5 |
dB |
|||
| 로스 주장 | 로사 | -18 | dBm | |||
| 로스 디어저트 | 손실 | -15 | dBm | |||
| 로스 히스테리시스 | 로스 | 0.5 | dB | |||
| 수신기 전기 3dB 상위 차단 주파수, 각 레인 |
Fc |
31 |
GHz |
|||
주문 정보:
| 설명 | 부품 번호 | 모델 | 패키지 | 날짜 비율(비트/초) | 파장 | 도달하다 | 탑 (C) | ||
| 100 그램 | 100Gbps-100M-850nm-MM-QSFP28 | FLS100C101S | 100G-SR/100M | QSFP28-MPO | 103.1G | 850nm | 1억 | 0~70 | |
| 100Gbps-2KM-CWDM-SM-QSFP28 | FLS100C202S | 100G-SLR/2KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 2KM | 0~70 | ||
| 100Gbps-10KM-CWDM-SM-QSFP28 | FLS100C210S | 100G-LR/10KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 10KM | 0~70 | ||
| 100Gbps-10KM-LWDM-SM-QSFP28-RX | FLS100C910S | 100G-RX | QSFP28-LC | 112G | 1310nm/LWDM4 | 10KM | 0~70 | ||
특징:
1. 4채널 전이중 트랜시버 모듈
2. 채널당 최대 28Gbps의 전송 데이터 속도
3. 4 x 28Gb/s DFB 기반 LAN-WDM 냉각 송신기
4. 4채널 PIN ROSA
5. 수신기 및 송신기 채널 모두의 내부 CDR 회로
6. 저전력 소비 <3.5W
7. 핫 플러그 가능 QSFP 폼 팩터
8. G.652 SMF의 경우 최대 10km 도달
9. 이중 LC 콘센트
10. 작동 케이스 온도 0°C ~ +70°C
11. 3.3V 전원 전압
12. RoHS 6 준수(무연)
신청:
1. IEEE 802.3ba 100GBASE LR4
2. OTN OTU4 및 100GE
