| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | FLS100C210S |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |

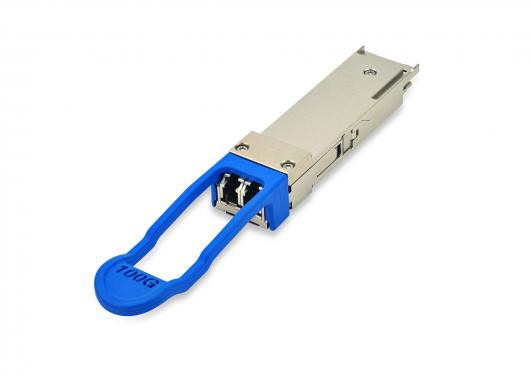

| 상품명: | QSFP28 | 파장: | 4개의 CWDM 채널(1271, 1291, 1311, 1331nm) |
|---|---|---|---|
| 도달하다: | 10KM | 커넥터: | LC |
| 보증: | 일년 | 작동 온도: | 0℃~+70℃ |
| 하이 라이트: | 100Gbps 전이중 송수신기,10KM 전이중 송수신기,QSFP28 cwdm sfp 모듈 |
||
특징:
1. 핫플러그 가능한 QSFP28 폼 팩터
2. 전이중 송수신기 모듈
3. 4채널 비냉각 CWDM DFB TOSA 및 PIN ROSA
4. 밀폐되지 않은 광학 엔진 설계
5. 수신기 및 송신기 채널 모두의 내부 CDR 회로
6. 채널당 최대 25.78125Gbps의 데이터 전송률
7. 소비 전력 < 3.5W
8. KR4 FEC가 있는 G.652 SMF의 경우 최대 2km 또는 10km 도달
9. 이중 LC 콘센트
10. 작동 케이스 온도 범위: 0°C ~ 70°C
11. 3.3V 전원 전압
12. RoHS 6 준수(무연)
신청:
1. 100G 이더넷
2. InfiniBand 4x EDR
3. 데이터 센터 상호 연결
4. 엔터프라이즈 네트워킹
설명:
이 제품은 QSFP MSA, CWDM4 MSA 및 IEEE P802.3bm 표준의 일부를 준수하는 광통신 애플리케이션을 위해 설계된 100Gb/s 트랜시버 모듈입니다.모듈은 25Gb/s 전기 데이터의 4개 입력 채널을 4채널 CWDM 광 신호로 변환한 다음 100Gb/s 광 전송을 위해 단일 채널로 다중화합니다.수신기 측에서 역으로 모듈은 100Gb/s 광 입력을 4개 채널의 CWDM 광 신호로 역다중화한 다음 이를 전기 데이터의 4개 출력 채널로 변환합니다.
4개의 CWDM 채널의 중심 파장은 CWDM4 MSA에 정의된 CWDM 파장 그리드의 구성원으로서 1271, 1291, 1311 및 1331nm입니다.고성능 비냉각식 CWDM DFB 송신기 및 고감도 PIN 수신기는 최대 2km 링크의 100기가비트 이더넷 애플리케이션에 탁월한 성능을 제공합니다.이 제품은 QSFP+ MSA(Multi-Source Agreement)에 따라 폼 팩터, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.온도, 습도 및 EMI 간섭을 포함한 가장 가혹한 외부 작동 조건을 충족하도록 설계되었습니다.
광학적 특성:
| 매개변수 | 심보 | 분 | 전형적인 | 최대 | 단위 | 노트 |
|
레인 파장 |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 송신기 | ||||||
| SMSR | SMSR | 30 | dB | |||
| 총 평균 발사력 | 피티 | 8.5 | dBm | |||
|
평균 발사력, 각 레인 |
피AVG |
-6.5 |
2.5 |
dBm |
||
| OMA, 각 레인 | 피오마 | -4.0 | 2.5 | dBm | 1 | |
| OMA에서 TDP를 뺀 런치 파워 |
-5 |
dB |
||||
| TDP, 각 레인 | TDP | 3.0 | dB | |||
| 소광율 | 어 | 삼 | dB | |||
| 린20오마 | 린 | -130 | dB/H | |||
| 광학 반사 손실 | 통행료 | 20 | dB | |||
| 송신기 반사율 | 아르 자형티 | -12 | dB | |||
| 아이 마스크 좌표: X1, X2, X3, Y1, Y2, Y3 |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} |
2 |
||||
| 평균 실행 전원 끄기 | 포프 | -30 | dBm | |||
| 수화기 | ||||||
|
데미지 임계값, 각 레인 |
일디 |
3.5 |
dBm |
삼 |
||
| 평균 수신 전력, 각 레인 | -11.5 | 2.5 | dBm | |||
| 수신 전력(OMA), 각 레인 |
2.5 |
dBm |
||||
| 수신기 감도(OMA), 각 레인 |
센 |
-10.0 |
dBm |
4 |
||
| 스트레스 수신기 감도(OMA), 각 레인 |
-7.3 |
dBm |
5 |
|||
| 로스 주장 | 로사 | -16 | dBm | |||
| 로스 디어저트 | 손실 | -14 | dBm | |||
| 로스 히스테리시스 | 로스 | 0.5 | 2 | dB | ||
| 수신기 전기 3dB 상위 차단 주파수, 각 레인 |
Fc |
31 |
GHz |
주문 정보:
| 설명 | 부품 번호 | 모델 | 패키지 | 날짜 비율(비트/초) | 파장 | 도달하다 | 탑 (C) | ||
| 100 그램 | 100Gbps-2KM-CWDM-SM-QSFP28 | FLS100C202S | 100G-SLR/2KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 2KM | 0~70 | |
| 100Gbps-10KM-CWDM-SM-QSFP28 | FLS100C210S | 100G-LR/10KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 10KM | 0~70 | ||
| 100Gbps-10KM-LWDM-SM-QSFP28-RX | FLS100C910S | 100G-RX | QSFP28-LC | 112G | 1310nm/LWDM4 | 10KM | 0~70 | ||
