| 상품명: | 새는 피더 케이블 | 특징: | 굽힘 속성 |
|---|---|---|---|
| 애플리케이션: | 엘리베이터 우물 | 품질: | 더 긴 수명 |
| 하이 라이트: | 연결 새는 케이블,엘리베이터 우물 새는 케이블,굽힘 속성 새는 피더 케이블 |
||
엘리베이터 우물의 누수 케이블 굽힘 속성 결합
GB/T 17737.4-2013 동축 통신 케이블 – 파트 4: 누출 케이블에 대한 단면 사양
YD/T 1119-2013 통신 케이블 - 발포 폴리올레핀 유전체 및 주름진 동관 외부 도체가 있는 누설 동축 케이블 연결
IEC 61196-4:2015 동축 통신 케이블 - 4부: 방사 케이블에 대한 단면 사양
IEC 60332-1-2:2015 화재 조건에서 전기 및 광섬유 케이블에 대한 테스트 - 파트 1-2: 단일 절연 전선 또는 케이블에 대한 수직 화염 전파 테스트 - 1kW 사전 혼합 화염 절차
IEC 61034-2:2019 정의된 조건에서 연소하는 케이블의 연기 밀도 측정 – 파트 2: 테스트 절차 및 요구 사항
IEC 60754-1:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 – 파트 1: 할로겐 산성 가스 함량 측정
IEC 60754-2:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 - 2부: 산도(pH 측정에 의한) 및 전도도 측정
제품 특징
광산, 엘리베이터 우물 및 기타 제한된 공간에서 사용됩니다.
전자기장이 누출 동축 케이블의 표면에 결합되어 방향이 약하고 작동 대역이 넓고 결합 손실이 크고 조정이 어려운 End-fire 방사 모드;
우수한 굽힘 특성, 더 넓은 작업 밴드 및 더 긴 수명.
| 제품 모델 |

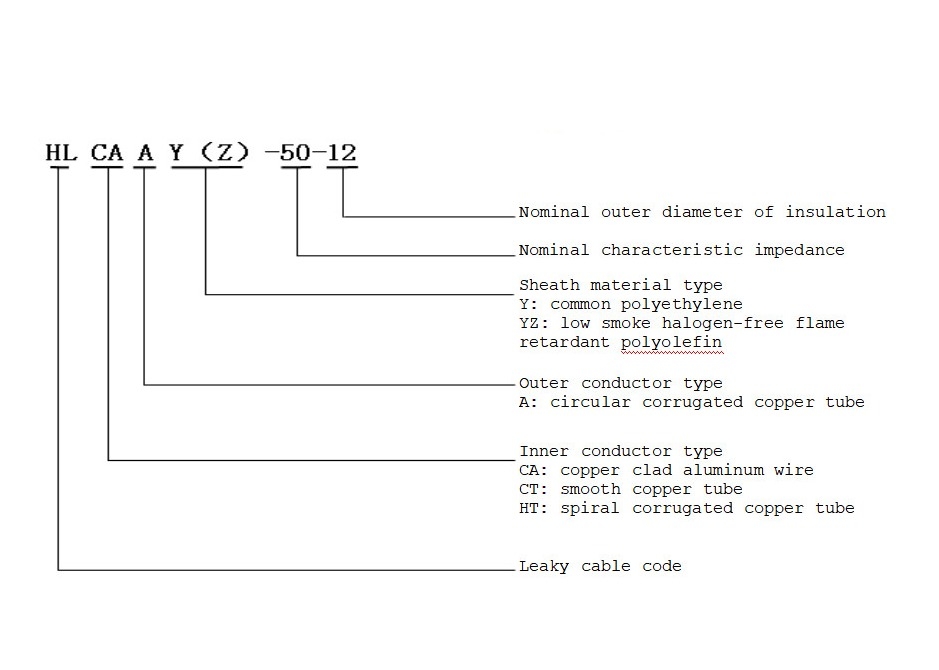

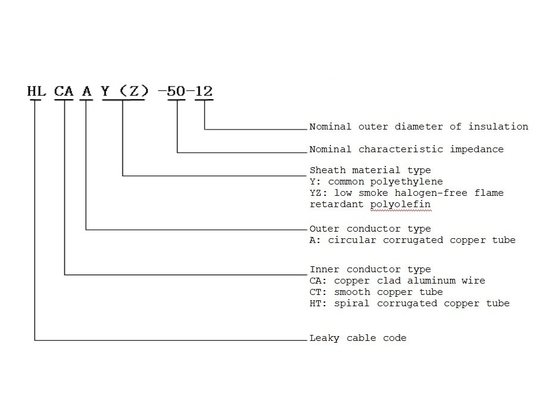

HLCAY(Z)-50-12 (1/2〃) |
에이치엘케이(Z)-50-22 (7/8〃) |
에이치엘케이(Z)-50-23 (7/8〃 저손실) |
에이치엘케이(Z)-50-32 (1-1/4〃) |
HLHTAY(Z)-50-42 (1-5/8〃) |

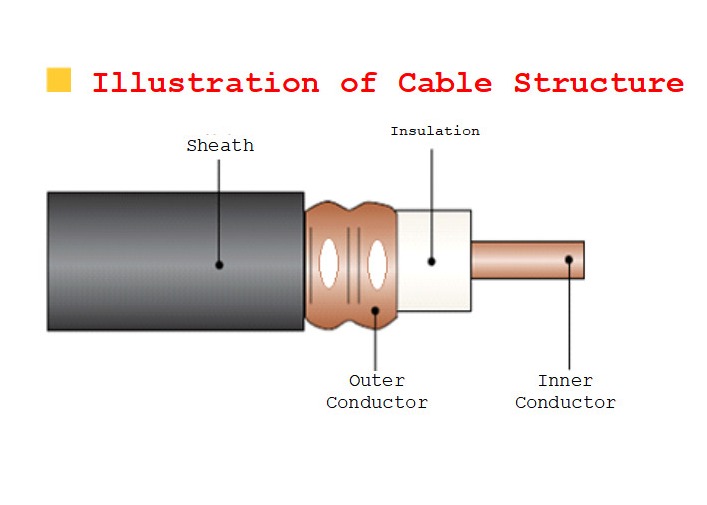

| 내부 도체 | 동박 알루미늄 와이어 | 매끄러운 동관 | 나선형 물결 모양 동관 | ||
| 4.80mm | 9.00mm | 9.45mm | 13.10mm | 17.40mm | |
| 단열재 | 물리적 발포 폴리에틸렌 단열재 | ||||
| 외부 도체 | 원형 골판지 동관 밀링 홀 | ||||
| 13.90mm | 24.90mm | 25.40mm | 35.80mm | 46.50mm | |
| 칼집 | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | ||||
| 15.70mm | 27.50mm | 27.80mm | 38.80mm | 49.50mm | |
| 제품 모델 |
HLCAY(Z)-50-12 (1/2〃) |
에이치엘케이(Z)-50-22 (7/8〃) |
에이치엘케이(Z)-50-22 (7/8〃 저손실) |
에이치엘케이(Z)-50-32 (1-1/4〃) |
HLHTAY(Z)-50-42 (1-5/8〃) |
| 단일 시간에 대한 최소 굽힘 반경 | 80mm | 140mm | 150mm | 200mm | 280mm |
| 여러 번 최소 굽힘 반경(15회) | 125mm | 250mm | 275mm | 380mm | 500mm |
| 최대 인장 저항 | 1130N | 1500N | 1700N | 2500N | 3000N |
| 설치 온도 | -40℃~+70℃ | ||||
| 작동 온도 | -50℃~+85℃ | ||||
| 제품 모델 |
HLCAY(Z)-50-12 (1/2〃) |
에이치엘케이(Z)-50-22 (7/8〃) |
에이치엘케이(Z)-50-23 (7/8〃低损耗) |
에이치엘케이(Z)-50-32 (1-1/4〃) |
HLHTAY(Z)-50-42 (1-5/8〃) |
||
| 특성 임피던스(Ω) | 50±2 | ||||||
| 전송 속도 | 90% | ||||||
| 정전용량(pF/m) | 75 | ||||||
| 최소절연저항(MΩ·km) | 10000 | ||||||
|
절연 강도 (V,DC,1분) |
6000 | 10000 | 10000 | 10000 | 15000 | ||
|
칼집 스파크 테스트 (V,AC 유효값) |
8000 | 8000 | 8000 | 10000 | 10000 | ||
|
세로 감쇠 최대 dB/100m 20℃ |
150MHz | 3.3 | 1.8 | 1.7 | 1.4 | 1.1 | |
| 450MHz | 6.0 | 3.3 | 3.1 | 2.5 | 2.0 | ||
| 700MHz | 7.7 | 4.2 | 4.0 | 3.1 | 2.6 | ||
| 800MHz | 8.3 | 4.6 | 4.4 | 3.4 | 2.9 | ||
| 900MHz | 8.8 | 4.9 | 4.7 | 3.7 | 3.1 | ||
| 1800MHz | 13.1 | 7.5 | 7.1 | 5.6 | 4.6 | ||
| 1900MHz | 13.6 | 7.7 | 7.4 | 5.8 | 4.8 | ||
| 2200MHz | 14.9 | 8.5 | 8.1 | 6.4 | 5.3 | ||
| 2400MHz | 15.7 | 9.0 | 8.6 | 6.8 | 5.6 | ||
| 2600MHz | 16.4 | 9.4 | 9.0 | 7.2 | - | ||
| 3000MHz | 17.9 | 10.3 | 9.9 | - | - | ||
| 3500MHz | 19.7 | 11.4 | 10.9 | - | - | ||
|
커플링 손실 dB±10dB 95%,2m |
150MHz | 78 | 78 | 75 | 80 | 84 | |
| 450MHz | 80 | 86 | 80 | 87 | 88 | ||
| 700MHz | 80 | 86 | 81 | 87 | 89 | ||
| 800MHz | 80 | 86 | 8삼 | 88 | 89 | ||
| 900MHz | 82 | 85 | 82 | 89 | 88 | ||
| 1800MHz | 88 | 85 | 81 | 88 | 89 | ||
| 1900MHz | 82 | 83 | 80 | 88 | 89 | ||
| 2200MHz | 85 | 83 | 81 | 88 | 89 | ||
| 2400MHz | 87 | 84 | 80 | 88 | 88 | ||
| 2600MHz | 82 | 82 | 80 | 89 | — | ||
| 3000MHz | 88 | 82 | 81 | — | — | ||
| 3500MHz | 85 | 83 | 82 | — | — | ||
| VSWR | 260~480MHz | ≤1.25 | |||||
| 820~960MHz | ≤1.25 | ||||||
| 1700~1900MHz | ≤1.30 | ||||||
| 2100~2200MHz | ≤1.30 | ||||||
| 2300~2700MHz | ≤1.30 | ||||||
