| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 상품명: | 새는 피더 안테나 | 특징: | 쉬운 연결 |
|---|---|---|---|
| 애플리케이션: | 철도 통신 | 지름: | 24.00mm 9.00mm |
| 하이 라이트: | GSM-R 철도 통신 누설 케이블,24.00mm 누설 케이블,9.00mm 누설 피더 안테나 |
||
GSM-R 철도 통신 누설 케이블 24.00mm 9.00mm

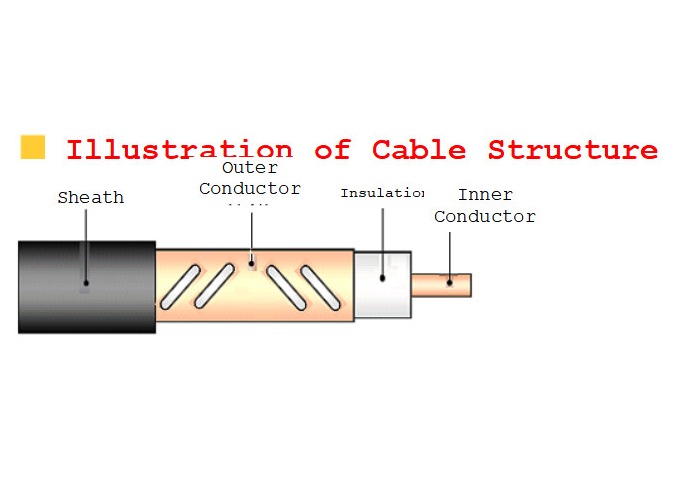

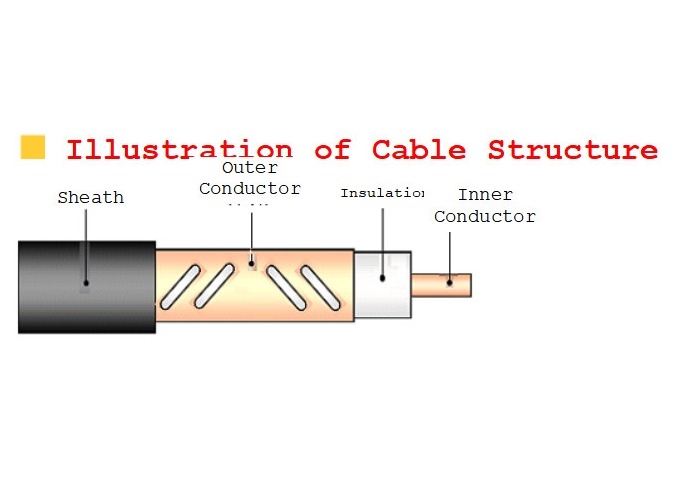

구조적 매개변수
| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
||||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | |||
| WDZ-SLYWY-50-22 | Ⅱ |
매끄러운 동관
|
9.00mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 24.00mm | 저연 무할로겐 난연 폴리올레핀 | 27.50mm |
| Ⅲ | ||||||||
| WDZ-SLYWY-50-32 | Ⅱ | 매끄러운 동관 | 13.10mm | 34.00mm | 38.00mm | |||
| Ⅲ | ||||||||
| WDZ-SLYWY-50-42 | Ⅱ | 나선형 물결 모양 동관 | 17.40mm | 44.00mm | 48.00mm | |||
| Ⅲ | ||||||||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 | |
| WDZ-SLYWY-50-22 | Ⅱ | 280mm | 550mm | 2300N | -55℃~+85℃ | -40℃~+70℃ |
| Ⅲ | ||||||
| WDZ-SLYWY-50-32 | Ⅱ | 380mm | 750mm | 3000N | ||
| Ⅲ | ||||||
| WDZ-SLYWY-50-42 | Ⅱ | 490mm | 1000mm | 1700N | ||
| Ⅲ | ||||||
| 제품 모델 | WDZ-SLYWY-50-22 | WDZ-SLYWY-50-32 | WDZ-SLYWY-50-42 | ||||
| Ⅱ | Ⅲ | Ⅱ | Ⅲ | Ⅱ | Ⅲ | ||
| 평균 특성 임피던스(Ω) | 50±2 | ||||||
| 절연내력(V,DC,1min) | 10000 | 10000 | 15000 | ||||
| 최소절연저항(MΩ·km) | 10000 | ||||||
| 시스 스파크 테스트(V,AC,유효값) | 8000 | 10000 | 10000 | ||||
|
세로 감쇠 dB/100m ±5%,20℃ |
455~461MHz | 3.0 | — | 2.2 | — | 1.8 | — |
| 465~471MHz | |||||||
| 885~889MHz | 5.3 | 5.0 | 4.3 | 3.0 | 2.9 | 2.4 | |
| 930~934MHz | |||||||
|
커플링 손실 dB±5dB 95%,2m |
455~461MHz | 75 | — | 75 | — | 75 | — |
| 465~471MHz | |||||||
| 885~889MHz | 69 | 69 | 69 | 69 | 68 | 69 | |
| 930~934MHz | |||||||
| 최고 VSWR | 455~461MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — |
| 465~471MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — | |
| 885~889MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
| 930~934MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
