| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | ETERN |
| 인증: | RoHS |
| 최소 주문 수량: | 10PCS |
| 상품명: | 동축 케이블 누출 | 특징: | 광각 |
|---|---|---|---|
| 애플리케이션: | 실내 신호 범위 | 인증: | RoHS |
| 지름: | 4.80mm 13.50mm 15.80mm | 모델: | HLRCACY |
| 하이 라이트: | 광각 방사선 누출 동축 케이블,실내 신호 커버리지 누출 동축 케이블,RoHS 동축 케이블 누출 |
||
실내 커버리지 광각 방사선 누출 케이블

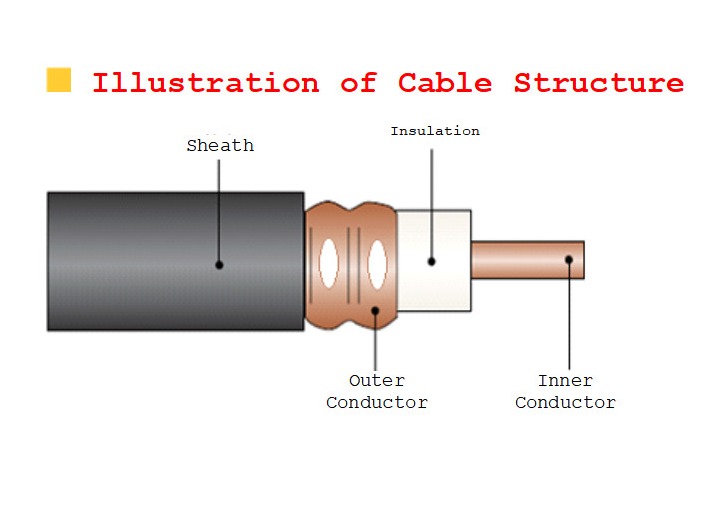

| 제품 모델 | 내부 도체 | 단열재 |
외부 도체
|
외피
|
|||
| 재료 | 지름 | 재료 | 지름 | 재료 | 지름 | ||
|
HLRCACY(Z)-50-12F (1/2”)
|
동박 알루미늄 와이어 | 4.80mm | 물리적 발포 폴리에틸렌 단열재 | 천공된 구멍 구리 스트립 랜딩 에지 세로 포장 | 13.50mm | 흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀 | 15.80mm |
|
HLRCTCY(Z)-50-22F (7/8”) |
매끄러운 동관 | 9.00mm | 24.00mm | 27.80mm | |||
| 제품 모델 | 단일 시간에 대한 최소 굽힘 반경 | 여러 번 최소 굽힘 반경(15회) | 최대 인장 저항 | 설치 온도 | 작동 온도 |
|
HLRCACY(Z)-50-12F (1/2”) |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY(Z)-50-22F (7/8”) |
250mm | 300mm | 1300N |
| 제품 모델 |
HLRCACY(Z)-50-12F (1/2”) |
HLRCTCY(Z)-50-22F (7/8”) |
|
| 평균 특성 임피던스(Ω) | 50±2 | ||
| 전송 속도 | 90% | ||
| 정전 용량(pF/m) | 76 | ||
| 절연내력(V,DC,1min) | 6000 | 10000 | |
| 최소절연저항(MΩ·km) | 10000 | ||
| 시스 스파크 테스트(V,AC,유효값) | 8000 | 8000 | |
|
세로 감쇠 dB/100m ±5%,20℃ |
800MHz | 7.3 | 4.2 |
| 900MHz | 8.0 | 4.5 | |
| 1800MHz | 12.8 | 7.3 | |
| 1900MHz | 13.2 | 7.8 | |
| 2000MHz | 14.2 | 8.0 | |
| 2200MHz | 15.0 | 9.1 | |
| 2400MHz | 16.6 | 9.7 | |
| 2600MHz | 18.5 | 10.5 | |
| 2700MHz | 18.8 | 11.1 | |
| 3400MHz | 25.5 | 14.0 | |
| 3500MHz | 28.1 | 14.7 | |
| 3600MHz | 29.5 | 15.6 | |
|
커플링 손실 dB±5dB 95%,2m |
800MHz | 78 | 83 |
| 900MHz | 76 | 78 | |
| 1800MHz | 72 | 75 | |
| 1900MHz | 72 | 70 | |
| 2000MHz | 70 | 71 | |
| 2200MHz | 70 | 75 | |
| 2400MHz | 70 | 72 | |
| 2600MHz | 72 | 73 | |
| 2700MHz | 70 | 71 | |
| 3400MHz | 70 | 69 | |
| 3500MHz | 70 | 68 | |
| 3600MHz | 70 | 68 | |
| VSWR | 790~960MHz | ≤1.30 | |
| 1700~1900MHz | ≤1.30 | ||
| 1920~2050MHz | ≤1.30 | ||
| 2100~2200MHz | ≤1.30 | ||
| 2300~2500MHz | ≤1.30 | ||
| 2560~2700MHz | ≤1.35 | ||
| 3400~3600MHz | ≤1.35 | ||
