| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | CCWDM 모듈 멀티플렉서/디멀티플렉서 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 지불 조건: | 티/티 |
| 통과 대역: | 플랫 및 와이드 패스밴드 | 애플리케이션: | WDM 전송, 장거리 네트워크, 메트로 네트워크 |
|---|---|---|---|
| 운영실적: | 낮은 삽입 손실, 높은 절연 | 채널 간격: | 100GHz, 100G |
| 채널 번호: | 2 | 색상: | 검정, 흰색 |
| 하이 라이트: | 광통신의 2CH wdm,광통신의 CCWDM wdm,mux demux 거친 wdm |
||

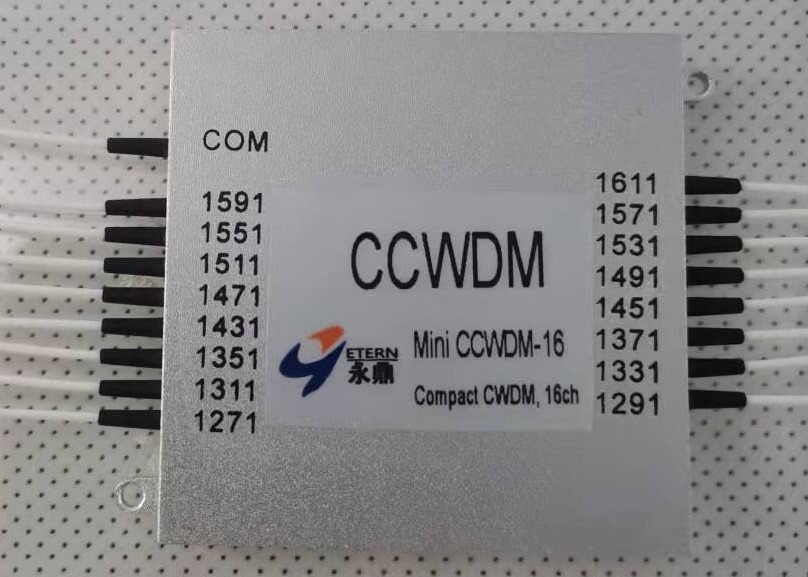

ETERN의 CCWDM 모듈은 TFF(Thin Film Filter) 기술과 자유 공간 패키지 기술을 기반으로 합니다.1271 ~ 1611nm 범위의 4 또는 8채널 CWDM 파장을 다중화 또는 역 다중화하는 데 사용되며 업그레이드 포트는 선택 사항입니다.
신청:
1. WDM 전송
2. 지하철 및 액세스 네트워크
특징:
1. 평평하고 넓은 통과 대역
2. 높은 안정성과 신뢰성
3. 낮은 삽입 손실, 높은 절연
주문 정보:
| CCWDM | - | □□ | - | □□ | - | □ | □□ | □ | - | □ | □ |
|
CCWDM 채널 번호 |
시작한 채널 |
섬유 유형 |
섬유 길이 |
커넥터 |
애플리케이션 |
패키지 |
|||||
| 2=2채널 | XX=1XX1 | 1=250um SM | 00=어댑터 | 1=없음 | M=먹스 | M=모듈 | |||||
| 4=4채널 | 27=1271 | 2=900um SM | 05=0.5m | 2=FC/UPC | D=디먹스 | 엘=LGX | |||||
| 8=8채널 | 33=1331 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | MD=Mux 및 Demux | R=랙 | |||||
| 16=16채널 | ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |||||||
| ...... | 20=2.0m | 5=LC/APC | |||||||||
| ...... | 6=SC/UPC | ||||||||||
| 7=SC/APC | |||||||||||
| X=특수 | |||||||||||
성능 사양:
| 매개변수 | 단위 | 값 | ||
| 채널 | 4/8 | |||
| 중심 파장 | ITU-T 그리드 | |||
| 채널 간격 | nm | 20 | ||
| 패스 밴드 | dB | +6.5 | ||
| 보통 | 0.8/1.0 | |||
| 삽입 손실1 | dB | |||
| 최대 | 1.0/1.5 | |||
| 편광 의존 손실(PDL) | dB | ≤0.2/≤0.2 | ||
| 인접 채널 격리 | dB | ≥30 | ||
| 인접하지 않은 채널 격리 | dB | ≥45 | ||
| 반환 손실 | dB | ≥45 | ||
| 편광 모드 분산(PMD) | 추신 | ≤0.2/≤0.2 | ||
| 지향성 | dB | ≥55 | ||
| 작동 온도 | ℃ | -5 ~ +70 | ||
| 보관 온도 | ℃ | -40 ~ +85 | ||
