| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan Etern Optoelectronics |
| 인증: | Telcordia GR-1221-CORE and GR-1209-CORE qualified |
| 모델 번호: | 75GHz FLAT-TOP AAWG 40ch |
| 최소 주문 수량: | 2 |
| 가격: | Negotiable |
| 포장 세부 사항: | 약 0.2kg/pc, 패키지 상자 크기는 약 79x45x15mm입니다. |
| 배달 시간: | 4 주 |
| 지불 조건: | 신용장 |
| 공급 능력: | 매월 150,000개 채널 |
| 채널: | 48채널, 48채널 | 채널 간격: | 75GHz |
|---|---|---|---|
| 삽입 손실(일반): | 5.0dB | 1dB 대역폭: | ≥0.4nm |
| 3dB 대역폭: | ≥0.6nm | 작동 온도: | -5 ~ +65℃ |
| 하이 라이트: | 75GHz awg 배열 도파관 격자,48ch awg 배열 도파관 격자,고절연 수동 wdm 멀티플렉서 |
||

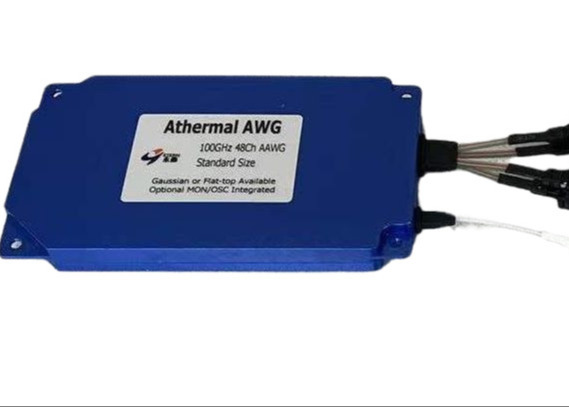

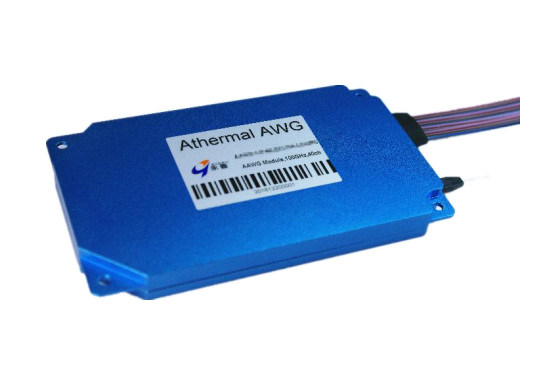

48CH 75GHz AWG 배열 도파관 격자 고절연
ETERN Arrayed Waveguide Grating(AWG)은 C 및 L 대역 ITU 그리드에서 100GHz 채널 간격에서 작동하는 비용 효율적인 고성능 DWDM Mux/Demux 장치로, 전력이 필요하지 않습니다.Etern AAWG는 소형 패키지에서 낮은 삽입 손실, 우수한 채널 절연, 손쉬운 광섬유 처리 및 장기적인 안정성을 제공합니다.제품은 Telcordia GR-1221-CORE 및 GR-1209-CORE 인증을 받았으며 RoHS를 준수합니다.
| 특징 | 애플리케이션 |
| 작동 온도 범위에 대한 무열 설계 | WDM 전송 |
| 컴팩트 사이즈 | 지하철 및 장거리 네트워크 |
| 높은 안정성과 신뢰성 | |
| 낮은 삽입 손실, 높은 절연 |
성능 사양
| 매개변수 | 단위 | 값 | |
| 채널 | 40/44/48 | ||
| 채널 간격 | GHz | 75 | |
| 참조 통과대역 | GHz | ±12.5 | |
| 파장 정확도 | 오후 | ±50 | |
| 삽입 손실1 | 보통 | dB | 5.0 |
| 최대 | 5.5 | ||
| 삽입 손실 균일성 | dB | ≤1.5 | |
| 편광 의존 손실(PDL) | dB | ≤0.5 | |
| 1dB 대역폭 | nm | ≥0.4 | |
| 3dB 대역폭 | nm | ≥0.6 | |
| 인접 채널 격리 | dB | ≥25 | |
| 인접하지 않은 채널 격리 | dB | ≥30 | |
| 총 누화 | dB | ≥22 | |
| 반환 손실 | dB | ≥40 | |
| 색채분산(CD) | ps/nm | -20 ~ +20 | |
| 편광 모드 분산(PMD) | 추신 | ≤0.5 | |
| 작동 온도 | ℃ | -5 ~ +65 | |
| 보관 온도 | ℃ | -40 ~ +85 | |
참고: 1. 커넥터로 테스트했습니다.
