| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| 모델 번호: | AAWG |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 매월 150,000개의 채널 |
| 채널: | 16채널, 16채널 | 채널 간격: | 150G |
|---|---|---|---|
| 1dB 대역폭: | ≥0.4nm ≥0.13nm | 3dB 대역폭: | ≥0.6nm ≥0.19nm |
| 애플리케이션: | 장거리 네트워크, 메트로 네트워크, 통신 | 작동 온도: | -5 ~ +65℃ |
| 하이 라이트: | AAWG 광 추가 드롭 멀티플렉서,150GHZ 광 추가 드롭 멀티플렉서,16CH 광 멀티플렉서 및 디멀티플렉서 |
||

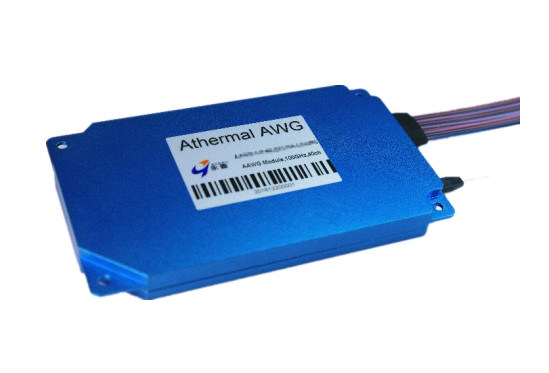

150GHZ 간격 가우스 AAWG CT 멀티플렉서/디멀티플렉서
AAWG 150GHz 광 추가 드롭 멀티플렉서 디멀티플렉서 16 채널
성능 사양:
| 매개변수 | 단위 | 값 | |
| 채널 | 16 | ||
| 채널 간격 | GHz | 150 | |
| 참조 통과대역 | GHz | ±6.25 | |
| 파장 정확도 | 오후 | ±50 | |
| 삽입 손실1 | 보통 | dB | 5.0 |
| 최대 | 6.0 | ||
| 삽입 손실 균일성 | dB | ≤1.5 | |
| 편광 의존 손실(PDL) | dB | ≤0.5 | |
| 1dB 대역폭 | nm | ≥0.13 | |
| 3dB 대역폭 | nm | ≥0.19 | |
| 인접 채널 격리 | dB | ≥24 | |
| 인접하지 않은 채널 격리 | dB | ≥28 | |
| 총 누화 | dB | ≥21 | |
| 반환 손실 | dB | ≥42 | |
| 색채분산(CD) | ps/nm | -30 ~ +30 | |
| 편광 모드 분산(PMD) | 추신 | ≤1.0 | |
| 작동 온도 | ℃ | -5 ~ +65 | |
| 보관 온도 | ℃ | -40 ~ +85 | |
참고: 1. 커넥터로 테스트했습니다.
특징:
1. 작동 온도 범위에 대한 무열 설계
2. 컴팩트한 사이즈
3. 높은 안정성과 신뢰성
4. 낮은 삽입 손실, 높은 절연
신청:
1. WDM 전송
2. 지하철 및 장거리 네트워크
기계적 치수(단위: mm):
주문 정보:
| 무열 AWG | 간격 | 유형 | 채널 번호 | 시작한 채널 | 섬유 길이 | 커넥터 | 애플리케이션 | 패키지 | ||||||
| 흔한 | 리본 | 팬아웃 | ||||||||||||
| AAWG | 15=150GHz | F=플랫탑 | 16=16채널 | C21=C21 | 00=어댑터 | 1=없음 | M=먹스 | M=모듈 | ||||||
| G=가우스 | 32=32채널 | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=디먹스 | R=랙 | ||||||||
| 40=40채널 | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux 및 Demux | ||||||||||
| 44=44채널 | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48채널 | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 7=SC/APC | ||||||||||||||
| X=특수 | ||||||||||||||
