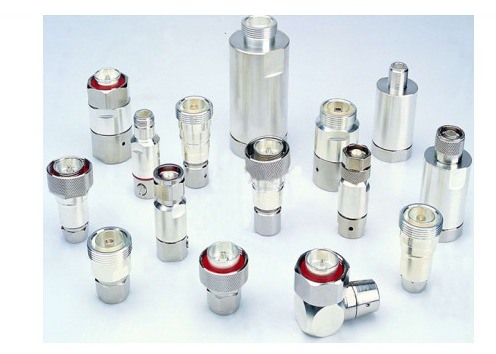

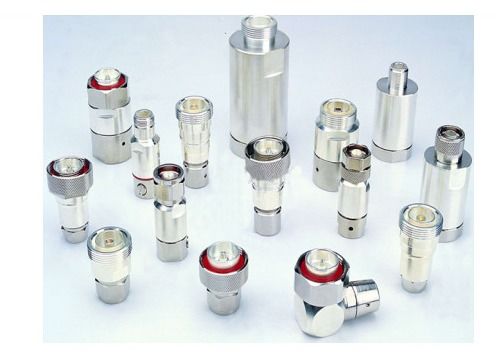

Type N RF 케이블 어셈블리 75 Ohm RF 동축 커넥터

Type N RF 케이블 어셈블리 75 Ohm RF 동축 커넥터

• 구현된 표준
• YD/T 1967-2018 이동 통신용 50Ω 무선 주파수 동축 커넥터
• YD/T 3354-2018 이동 통신용 50Ω 무선 주파수 동축 어댑터
• GB/T 11313.1-2013 무선 주파수 커넥터.1부: 일반 사양.일반 요구 사항 및 측정 방법
• GB/T 11313.4-2007 무선 주파수 커넥터.파트 4: 나사 결합이 있는 외부 도체의 내경이 16mm(0.63인치)인 RF 동축 커넥터 - 특성 임피던스 50옴(유형 7-16)
• GB/T 11313.16-2015 무선 주파수 커넥터.부품 16: 나사 결합이 있는 외부 도체의 내경이 7mm(0.276in)인 RF 동축 커넥터 - 특성 임피던스 50Ω(75Ω)(N형)
  • 제품 특징
• 낮은 VSWR, 낮은 삽입 손실, 낮은 상호 변조 및 기타 기능
• 설치 용이성, 우수한 밀봉 성능 및 높은 보호 및 방수 등급;

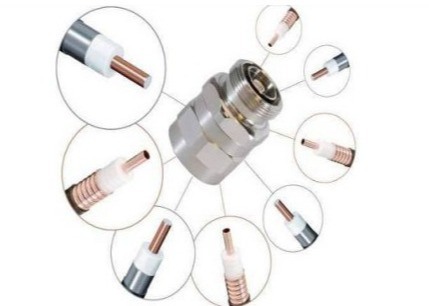

• 주로 무선 주파수 및 새는 동축 케이블의 연결에 사용됩니다.

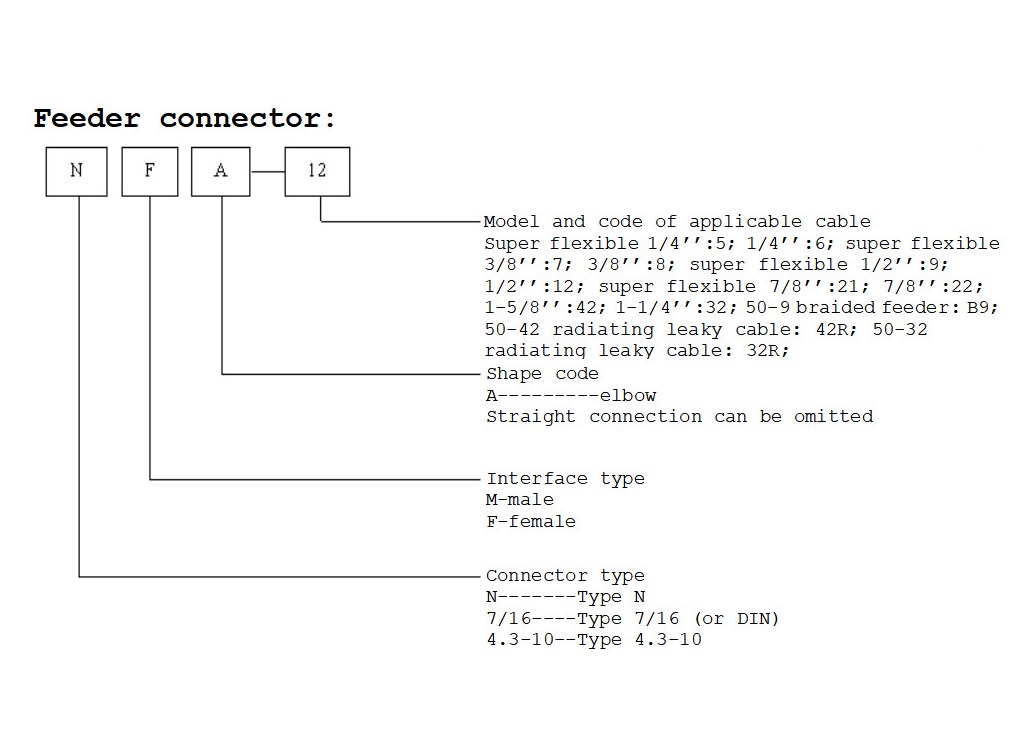

• 피더 커넥터는 주로 무선 주파수 및 새는 동축 케이블 끝에 설치하기 위한 것입니다.

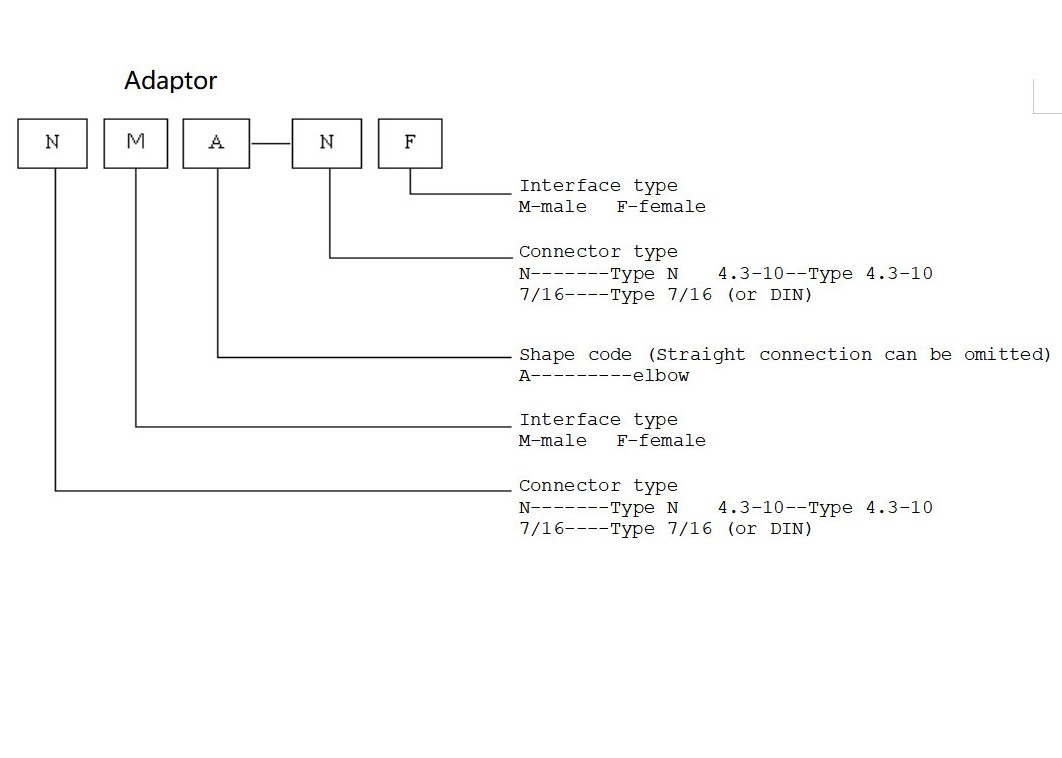

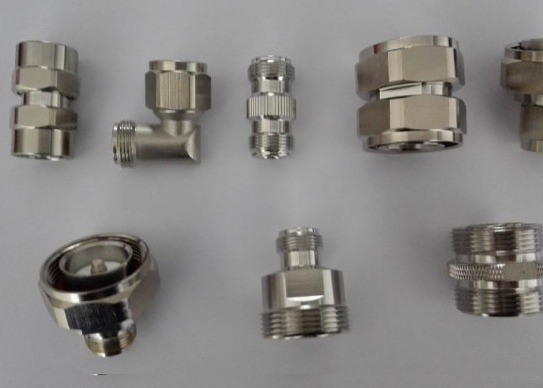

• 어댑터는 주로 다른 종류 또는 같은 종류의 커넥터 간의 상호 연결에 사용됩니다.
•
• 기술적인 모수

  		N형	유형 DIN	유형 4．3-10
  구조적 매개변수
  본부 연락하다	중앙 핀	은도금 황동	은도금 황동	은도금 황동
  	본부 잭	은도금 주석 청동	은도금 주석 청동	은도금 주석 청동
  절연체		PTFE	PTFE	PTFE
  껍데기		3중 합금 도금 황동	3중 합금 도금 황동	3중 합금 도금 황동
  씰링 부분		실리콘 고무	실리콘 고무	실리콘 고무
  특성 임피던스		50Ω	50Ω	50Ω
  삽입 손실	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1.08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  접촉 저항	내부 도체	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	외부 도체	≤0.25	≤0.20mΩ	≤0.60mΩ
  절연 저항		5000mΩ	≥10000mΩ	≥5000mΩ
  내전압(최소)		2.5	4.0KV	2.5KV
  작동 전압(최대)		1.4KV	2.7KV	1.4KV
  3차 상호변조(2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  기계적 성질
  테스트 게이지 유지력		0.56N	≥6N	≥1.5N
  커플링 토크	정상 토크	0.7~1.1Nm	20~28Nm	5~15Nm
  	여서있는 t오크	≥1.7Nm	≥30Nm	≥18Nm
  기계적 내구성		500번	500번	500번
  주위 온도		-65~+160℃	-65~+160℃	-65~+160℃

•
