| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | WDM/DWDM/CWDM 3포트 장치 |
| 최소 주문 수량: | 10PCS |
| 가격: | Negotiable |

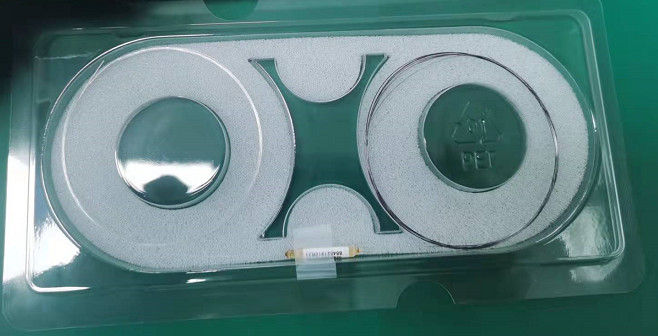

| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 파장: | 1450nm ~ 1610nm, 1270~1610nm, Mux Demux, 1260nm ~ 1620nm, 1510-1570nm | 상품명: | 필터 필터 FWDM/ DWDM/ WDM/ CWDM |
|---|---|---|---|
| 커넥터: | SC FC LC APC UPC PC | 섬유 유형: | G657A1/A2 |
| 섬유 길이: | 1.5M 또는 주문을 받아서 만들어질 수 있습니다 | 보증: | 일년 |
| 애플리케이션: | FTTH FTTB FTTX 네트워크, CWDM 시스템, DWDM 네트워크 추가/삭제 시스템 CATV 광섬유 시스템, WDM 시스템 PON 네트워크 C | 색상: | 하얀색 |
| 하이 라이트: | FTTH 고밀도 파장 분할 멀티플렉서,RoHS 고밀도 파장 분할 멀티플렉서,3포트 cwdm mux demux 모듈 |
||
ETERN 100GHz/200GHz CWDM 3포트 TFF 장치는 100GHz/200GHz CWDM 간격의 ITU 채널 간격에서 사용할 수 있습니다.이 박막 필터 제품은 밀폐형 및 에폭시가 없는 광학 경로 기술을 사용하여 우수한 성능과 신뢰성을 제공합니다.
특징
1. 평평하고 넓은 통과 대역
2. 높은 안정성과 신뢰성
3. 낮은 삽입 손실, 높은 절연

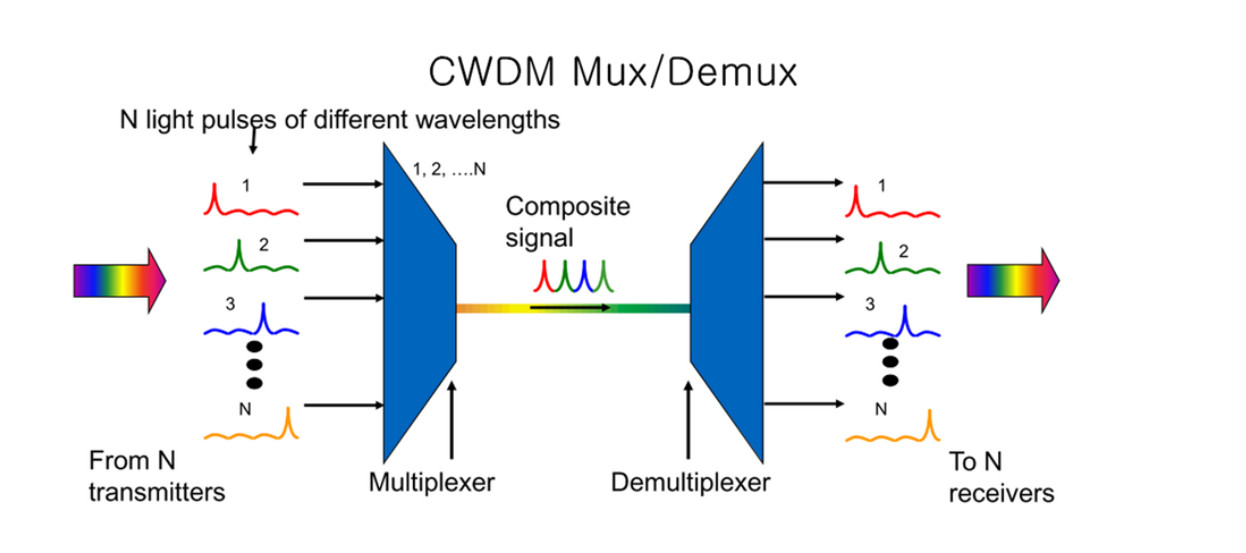

거친 파장 분할 다중화(CWDM)는 광섬유 케이블을 통한 동시 전송을 위해 다양한 파장의 다중 신호를 결합하는 파장 분할 다중화(WDM) 기술입니다.이 수동 기술을 사용하면 링크를 통해 모든 프로토콜을 전송할 수 있습니다.
CWDM은 파장 사이의 채널 간격을 줄여 기존 광섬유를 최대화하는 저비용 방식입니다.CWDM은 DWDM(Dense WDM)보다 채널당 비용이 낮고 구성이 필요하지 않습니다.CWDM 광학 장치는 기존 광섬유 인프라의 대역폭을 늘리고 광섬유 소모를 완화할 수 있습니다.
당사의 CWDM 솔루션은 이러한 다양한 채널 변형과 추가/삭제 모듈을 지원합니다.당사의 CWDM 모듈은 16채널 mux/demux용 강화 온도 등급으로도 제공되어 네트워크에 적합한 솔루션을 제공합니다.
성능 사양
| 매개변수 | 단위 | 값 | ||
| 채널 | GHz | 100/200/300 | ||
| 중심 파장 | nm | ITU-T 그리드 | ||
| 통과 대역 평탄도 | dB | ≤0.5 | ||
| 보통 | 0.7 | |||
| 삽입 손실 | dB | |||
| 최대 | 0.8 | |||
| 편광 의존 손실(PDL) | dB | ≤0.15 | ||
| 인접 채널 격리 | dB | ≥25/≥25/≥30 | ||
| 인접하지 않은 채널 격리 | dB | ≥45 | ||
| 반환 손실 | dB | ≥45 | ||
| 편광 모드 분산(PMD) | 추신 | ≤0.15 | ||
| 지향성 | dB | ≥50 | ||
| 작동 온도 | ℃ | -5 ~ +70 | ||
| 보관 온도 | ℃ | -40 ~ +85 | ||
참고: 1. 커넥터로 측정; IL은 0.3dB 나빠지고 RL은 커넥터로 5dB 낮아집니다.
기계적 치수(단위:mm)
주문 정보
| WDM - | □ | □□- | □ | □□ | □ |
| 간격 | 채널 | 섬유 유형 | 섬유 길이 | 커넥터 | |
| WDM | 1=100GHz | C21=C21 | 1=250um SM | 00=어댑터 | 1=없음 |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | XX=1XX1 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | ||
| 20=2.0m | 5=LC/APC | ||||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=특수 | |||||
