골판지 튜브 슈퍼 플렉시블 동축 케이블 50옴 HCAHY

골판지 튜브 슈퍼 플렉시블 동축 케이블 50옴 HCAHY

• 구현된 표준
• YD/T 1092-2013 통신 케이블 - 발포 폴리올레핀 유전체, 외부 도체, 무선 통신용 50옴 무선 주파수 동축 케이블
• YD/T 1119-2014 통신 케이블 - 발포 폴리에틸렌 유전체 및 주름관 초유연 무선 통신용 무선 주파수 동축 케이블
• GB/T 17737.1-2013 동축 통신 케이블 – 파트 1: 일반 사양 – 일반, 정의 및 요구 사항
• IEC 61196-9:2014 동축 통신 케이블 - 9부: RF 플렉시블 케이블의 단면 사양
• IEC 60332-1-2: 2015 화재 조건에서 전기 및 광섬유 케이블에 대한 테스트 - 파트 1-2: 단일 절연 전선 또는 케이블에 대한 수직 화염 전파 테스트 - 1kW 사전 혼합 화염에 대한 절차
• IEC 61034-2:2019 정의된 조건에서 연소하는 케이블의 연기 밀도 측정–2부: 테스트 절차 및 요구 사항
• IEC 60754-1:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 – 파트 1: 할로겐 산성 가스 함량 측정
• IEC 60754-2:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 - 2부: 산도(pH 측정에 의한) 및 전도도 측정
  • 제품 특징

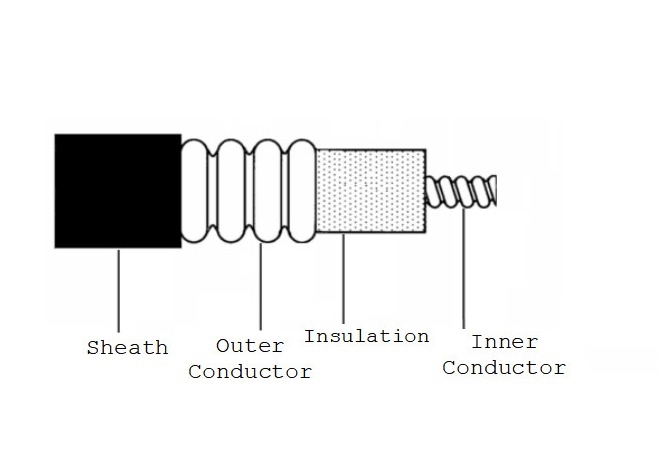

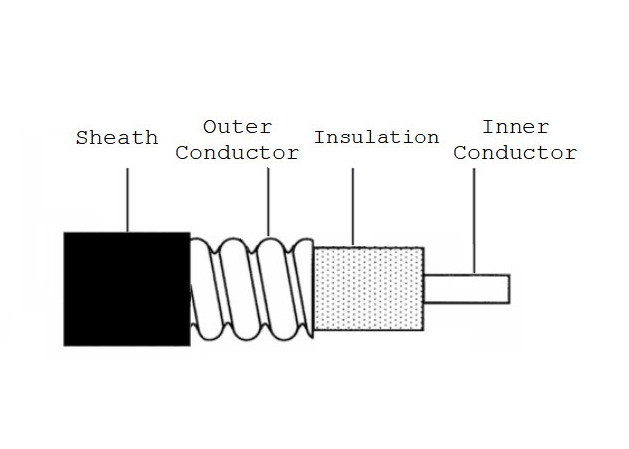

• 매우 유연한 RF 동축 케이블은 주름 깊이가 크고 유연성이 매우 높은 나선형 주름 구조의 외부 도체를 사용합니다.

• 주로 엔지니어링 응용 분야에서 조립 형태로 사용됩니다.

• 구조적 매개변수

• 제품 모델	내부 도체		단열재	외부 도체		외피
  	유형	지름		유형	지름	유형	지름
  HCAHY(Z)-50-5 (매우 유연한 1/4”)	동박 알루미늄 와이어	1.90mm	물리적 발포 폴리에틸렌 단열재	나선형 물결 모양 동관	6.40mm	흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀	7.50mm
  HCAHY(Z)-50-7 (매우 유연한 3/8”)	동박 알루미늄 와이어	2.60mm			9.00mm		10.00mm
  HCAHY(Z)-50-9 (매우 유연한 1/2”)	동박 알루미늄 와이어	3.55mm			12.00mm		13.30mm
  HHTAY(Z)-50-21 (매우 유연한 7/8”)	나선형 물결 모양 동관	9.40mm		원형 골판지 동관	24.90mm		27.50mm
  HHTAY(Z)-50-31 (매우 유연한 1-1/4”)	나선형 물결 모양 동관	13.60mm			35.80mm		38.50mm


• 기계적 및 환경적 특성

  제품 모델	단일 시간에 대한 최소 굽힘 반경	여러 번 최소 굽힘 반경(15회)	최대 인장 저항	설치 온도	작동 온도
  HCAHY(Z)-50-5 (매우 유연한 1/4”)	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY(Z)-50-7 (매우 유연한 3/8”)	15mm	50mm	950N
  HCAHY(Z)-50-9 (매우 유연한 1/2”)	17mm	55mm	800N
  HHTAY(Z)-50-21 (매우 유연한 7/8”)	90mm	130mm	1020N
  HHTAY(Z)-50-31 (매우 유연한 1-1/4”)	150mm	200mm	1800N전기적 특성

• 전기적 특성

  제품 모델			HCAHY(Z)-50-5 (매우 유연한 1/4”)	HCAHY(Z)-50-7 (매우 유연한 3/8”)	HCAHY(Z)-50-9 (매우 유연한 1/2”)	HHTAY(Z)-50-21 (매우 유연한 7/8”)	HHTAY(Z)-50-31 (매우 유연한 1-1/4”)
  평균 특성 임피던스(Ω)			50±2
  전송속도(30~200MHz)			83%	82%	83%	88%	88%
  정전용량(pF/m)			77	76	76	76	76
  절연 강도 (V,DC,1분)			2000년	2500	2500	6000	10000
  최소절연저항(MΩ·km)			5000	5000	10000	10000	10000
  칼집 스파크 테스트 (V,AC, 실효값)			3000	3000	5000	8000	10000
  최대 감쇠 계수 (dB/100m) (20℃)		70MHz	5.28	3.51	2.87	1.12	0.88
  		100MHz	6.35	4.23	3.40	1.33	1.04
  		150MHz	7.83	5.24	4.18	1.62	1.28
  		200MHz	9.08	6.10	4.85	1.88	1.48
  		350MHz	12.11	8.22	6.54	2.53	2.01
  		450MHz	13.80	9.41	7.50	2.90	2.30
  		700MHz	17.38	11.98	9.57	3.69	2.95
  		800MHz	18.64	12.89	10.31	3.97	3.19
  		900MHz	19.84	13.76	11.01	4.24	3.41
  		1400MHz	25.08	17.65	14.15	5.43	4.41
  		1800MHz	28.71	20.39	16.35	6.26	5.11
  		1900MHz	29.56	21.04	16.87	6.46	5.28
  		2000MHz	30.39	21.68	17.39	6.65	5.44
  		2100MHz	31.20	22.30	17.89	6.84	5.61
  		2200MHz	32시	22.91	18.38	7.02	5.77
  		2300MHz	32.78	23.52	18.87	7.20	5.92
  		2400MHz	33.55	24.11	19.34	7.38	6.08
  		2500MHz	34.31	24.70	19.81	7.56	6.23
  		2600MHz	35.05	25.28	20.28	7.73	6.38
  		2700MHz	35.78	25.85	20.74	7.90	6.53
  		3000MHz	37.91	27.52	22.07	8.40	6.96
  		3300MHz	39.96	29.14	23.37	8.88	7.38
  		3800MHz	43.21	31.73	25.43	9.64	8.06
  		4400MHz	46.90	34.69	27.80	10.51	/
  		5000MHz	50.39	37.53	30.06	11.34	/
  		5800MHz	54.81	41.17	32.94	/	/
  최대 VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
