HCTAY 무선 통신을 위한 가동 가능한 저손실 동축 케이블 백색 저손실

일반 RF 동축 케이블

• 구현된 표준
• YD/T 1092-2013 통신 케이블 - 발포 폴리올레핀 유전체, 외부 도체, 무선 통신용 50옴 무선 주파수 동축 케이블
• GB/T 17737.1-2013 동축 통신 케이블 – 파트 1: 일반 사양 – 일반, 정의 및 요구 사항
• IEC 61196-9:2014 동축 통신 케이블 - 9부: RF 플렉시블 케이블의 단면 사양
• IEC 60332-1-2: 2015 화재 조건에서 전기 및 광섬유 케이블에 대한 테스트 - 파트 1-2: 단일 절연 전선 또는 케이블에 대한 수직 화염 전파 테스트 - 1kW 사전 혼합 화염에 대한 절차
• IEC 61034-2:2019 정의된 조건에서 연소하는 케이블의 연기 밀도 측정–2부: 테스트 절차 및 요구 사항
• IEC 60754-1:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 – 파트 1: 할로겐 산성 가스 함량 측정
• IEC 60754-2:2019 케이블에서 재료를 연소하는 동안 발생하는 가스에 대한 테스트 - 2부: 산도(pH 측정에 의한) 및 전도도 측정
  • 제품 특징
• 일반 RF 동축 케이블은 더 높은 기계적 강도와 특정 굽힘 특성을 갖기 위해 원형 주름 구조의 외부 도체를 사용합니다.
• 일반 RF 동축 케이블은 자체 밀봉 성능이 더 높고 내습성이 우수합니다.
•

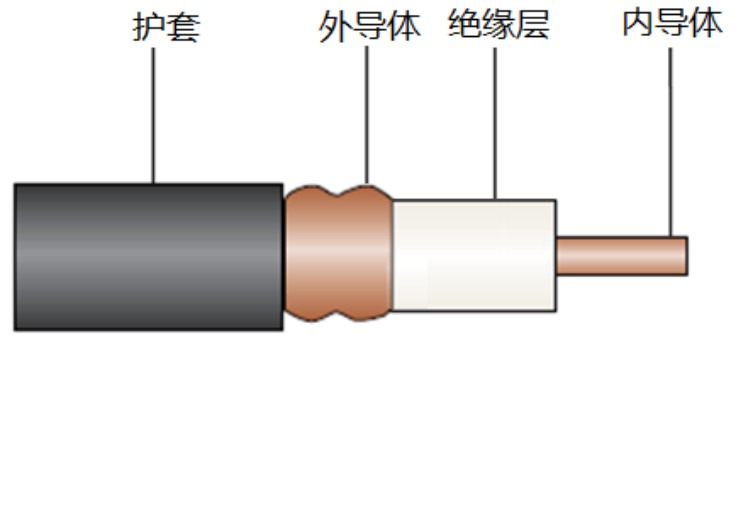

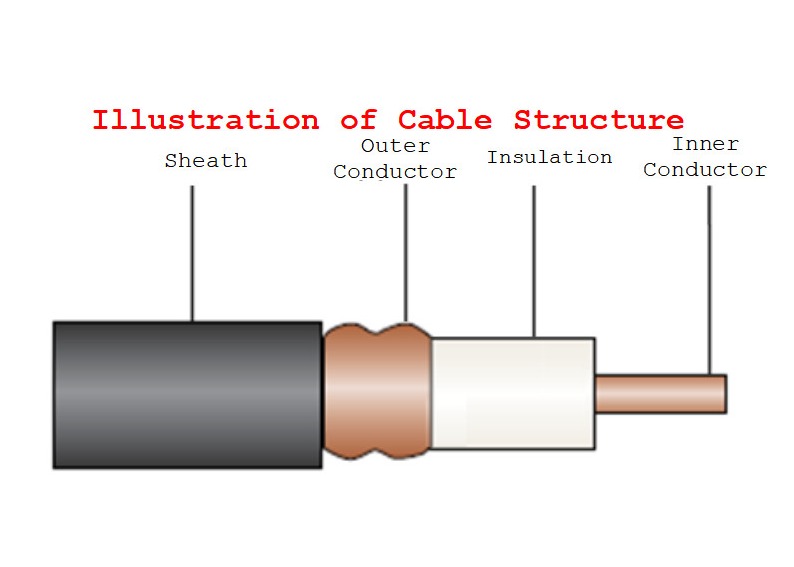

• 구조적 매개변수

• 제품 모델	내부 도체		단열재	외부 도체		외피
  	유형	지름		유형	지름	유형	지름
  HCAY(Z)-50-6 (1/4”)	동박 알루미늄 와이어	2.60mm	물리적 발포 폴리에틸렌 단열재	원형 골판지 동관	7.70mm	흑색 폴리에틸렌 또는 저연 무할로겐 난연성 폴리올레핀	8.80mm
  HCAY(Z)-50-8 (3/8”)	동박 알루미늄 와이어	3.10mm			9.50mm		10.80mm
  HCAY(Z)-50-12 (1/2”)	동박 알루미늄 와이어	4.80mm			13.90mm		15.80mm
  HCTAY(Z)-50-22 (7/8”)	매끄러운 동관	9.00mm			24.90mm		27.50mm
  HCTAY(Z)-50-23 (저손실 7/8”)	매끄러운 동관	9.45mm			25.40mm		27.80mm
  HCTAY(Z)-50-32 (1-1/4”)	매끄러운 동관	13.10mm			35.80mm		38.50mm
  HHTAY(Z)-50-42 (1-5/8”)	나선형 물결 모양 동관	17.40mm			46.50mm		49.50mm

기계적 및 환경적 특성

전기적 특성

• 제품 모델			HCAY(Z)-50-6 (1/4”)	HCAY(Z)-50-8 (3/8”)	HCAY(Z)-50-12 (1/2”)	HCTAY(Z)-50-22 (7/8”)	HCTAY(Z)-50-23 (저손실 7/8”)	HCTAY(Z)-50-32 (1-1/4”)	HHTAY(Z)-50-42 (1-5/8”)
  평균 특성 임피던스(Ω)			50±2
  전송속도(30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  정전용량(pF/m)			77	76	76	76	76	76	76
  절연 강도 (V,DC,1분)			2000년	2500	6000	10000	10000	10000	15000
  최소절연저항(MΩ·km)			5000	5000	10000	10000	10000	10000	10000
  칼집 스파크 테스트 (V,AC, 실효값)			3000	5000	8000	8000	8000	10000	10000
  최대 감쇠 계수 (dB/100m) (20℃)		70MHz	3.49	2.95	1.90	0.89	0.95	0.76	0.63
  		100MHz	4.22	3.53	2.30	1.16	1.15	0.93	0.77
  		150MHz	5.22	4.35	2.85	1.49	1.42	1.17	0.96
  		200MHz	6.08	5.05	3.31	1.76	1.66	1.37	1.12
  		350MHz	8.20	6.78	4.44	2.38	2.23	1.85	1.54
  		450MHz	9.39	7.75	5.06	2.72	2.55	2.12	1.77
  		700MHz	11.96	9.83	6.40	3.45	3.25	2.71	2.28
  		800MHz	12.87	10.57	6.87	3.71	3.50	2.92	2.46
  		900MHz	13.75	11.27	7.31	3.96	3.73	3.13	2.64
  		1400MHz	17.64	14.38	9.29	5.08	4.79	4.03	3.44
  		1800MHz	20.38	16.55	10.66	5.88	5.53	4.68	4.01
  		1900MHz	21.02	17.06	10.99	6.07	5.70	4.83	4.15
  		2000MHz	21.66	17.56	11.30	6.26	5.88	4.98	4.28
  		2100MHz	22.29	18.05	11.61	6.44	6.05	5.13	4.42
  		2200MHz	22.90	18.53	11.92	6.62	6.21	5.28	4.55
  		2300MHz	23.51	19.01	12.22	6.81	6.38	5.42	4.68
  		2400MHz	24.10	19.48	12.51	6.98	6.54	5.57	4.80
  		2500MHz	24.69	19.93	12.80	7.16	6.70	5.71	4.93
  		2600MHz	25.27	20.39	13.09	7.34	6.85	5.85	5.06
  		2700MHz	25.84	20.83	13.37	7.51	7.01	5.99	5.18
  		3000MHz	27.51	22.14	14.19	8.02	7.46	6.39	/
  		3300MHz	29.13	23.39	14.97	8.51	7.90	6.78	/
  		3800MHz	31.73	25.40	16.23	9.31	8.60	7.42	/
  		4400MHz	34.70	27.68	17.66	10.24	9.40	/	/
  		5000MHz	37.55	29.86	19.02	11.14	10.17	/	/
  		5800MHz	41.19	32.64	20.75	/	/	/	/
  최대 VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
