| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Wuhan ETERN Optoelectronics |
| 인증: | RoHS |
| 모델 번호: | 광섬유 스위치 울트라 미니 1X1/1X2/2X2BYPASS |
| 최소 주문 수량: | 10PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 물집 상자 |
| 지불 조건: | 티/티 |
| 공급 능력: | 월 100k |
| 특징: | 넓은 작동 파장 범위 | 품질: | 낮은 삽입 손실 및 낮은 누화 |
|---|---|---|---|
| 애플리케이션: | 모듈 및 시스템 통합, 계측 | 작동 파장: | 1290-1330nm |
| 인증: | RoHS complaint | 유형: | 2X2 바이패스 |
| 강조하다: | RoHS 광섬유 이더넷 스위치,다중 모드 광섬유 이더넷 스위치,초소형 광섬유 코어 스위치 |
||

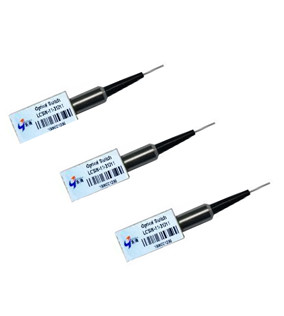

광섬유 스위치 울트라 미니 1X1/1X2/2X2BYPASS
특징:
1. 낮은 삽입 손실 및 크로스 토크
2. 넓은 작동 파장 범위
3. 양방향
신청:
1. 네트워크 보호 및 복원
2. 채널 차단
3. 모듈 및 시스템 통합
4. 계측
5. 구성 가능한 OADM
성능 사양:
| 매개변수 | 단위 | 단일 모드 | 다중 모드 | ||
|
작동 파장 1x1, 1x2 삽입 손실1, 2 2x2B |
nm
dB |
1290~1330 및/또는 1525~1610 |
≤ 0.8 ≤ 0.9 |
850 또는 850&1310 | |
| 반사 손실1, 2 편광 종속 손실 파장 종속 손실 | dB dB dB |
≥ 45 ≤ 0.1 ≤ 0.2 |
≥ 30
≤ 0.3 |
||
|
누화 반복성 |
dB dB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| 스위치 시간 | ms | ≤ 4 | |||
| 내구성 | 타임스 | ≥ 107 | |||
| 스위치 전압 | VDC | 2.7~3.3 또는 4.5~5.5 | |||
|
래칭 30~36@3V 구동 또는 20~24@5V 구동 스위치 전류 mA 논래칭 42~51@3V 구동 또는 28~34@5V 구동 |
|||||
|
전원 취급 작동 온도 작동 습도 보관 온도 보관 습도 섬유 유형 |
MW °C %RH °C %RH |
코닝 SMF-28e 섬유 |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 또는 62.5/125 |
||
| 피그테일 타입 패키지 치수 |
mm |
250mm 베어 파이버 또는 900mm 느슨한 튜브 27.0L x 10.4W x 7.2H | |||
참고: 1. 커넥터 없이 측정됨;커넥터를 사용하면 IL은 0.3dB 나빠지고 RL은 5dB 낮아집니다.
2. 멀티모드 타입의 경우 LED 또는 VSCEL 광원으로 측정
기계적 치수(단위: mm)
전기 핀 정의
|
유형 |
빛 길 |
운전하다 핀 |
감시 장치 |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
래칭 |
1－2 |
1－2 |
1－2/3－4 |
V+ |
접지 |
닫다 |
열려있는 |
|
- |
1－삼 |
1－4 |
접지 |
V+ |
열려있는 |
닫다 |
|
|
비 래칭 |
1－2 |
1－2 |
1－2/3－4 |
V+ |
접지 |
닫다 |
열려있는 |
|
- |
1－삼 |
1－4 |
접지 |
접지 |
열려있는 |
닫다 |
|
기능 다이어그램
주문 정보:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
광학 스위치 스위치 유형 |
파장 |
|
스위치 방법 |
섬유 유형 |
섬유 길이 |
커넥터 |
|||
|
M11=미니 1x1 |
1=1310nm |
|
1=래칭 |
1=250um 에스엠 |
1=0.5m |
1=없음 |
|||
|
M12=미니 1x2 |
2=1550nm |
|
2=비래칭 |
2=900um 에스엠 |
2=1m |
2=FC/UPC |
|||
|
M22B=미니 2x2 우회로 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=지정 |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=특수 |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=특수 |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=지정 |
|||
